IPE200變頻器在無縫鋼管線供水系統上的應用
發布時間：2012-08-27
摘 要：在鋼鐵生產的過程中，各種資源和能源的消耗都非常大，我國作為一個能源短缺的國家，節能尤為重要。隨著變頻器行業的日新月異的發展，在風機水泵類負載中，變頻器的應用越來越廣泛。本文主要介紹由INVT IPE200系列變頻器組成的傳動系統在國內508無縫鋼管線供水系統上的應用。
關鍵詞：IPE200變頻器 S7-400 PLC PROFIBUS-DP總線
一、引言
為了能夠可持續的經濟發展，也為了降低產品的生產成本，節能降耗成為各鋼鐵企業的必由之路。在風機水泵類負載中，變頻器的應用可以明顯的起到節能目的，在較短時間內可以收回投資成本，因此變頻器的應用越來越廣泛。國內某公司新上508無縫鋼管生產線，其工廠供水系統水泵驅動采用INVT IPE200變頻器，通過SIEMENS S7-400 PLC協調控制各工藝段，完成整個工廠的供水控制。
二、系統說明
整個供水系統采用西門子S7-400ＰＬＣ主控，通過PROFIBUS-DP現場總線完成對34臺IPE200變頻器的功能控制，采用WINCC 6.2 上位機監控系統，PLC和上位機之間采用以太網通訊

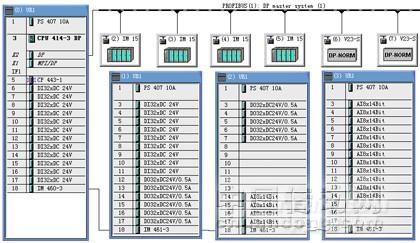

系統配置大致如下圖：
.JPG)

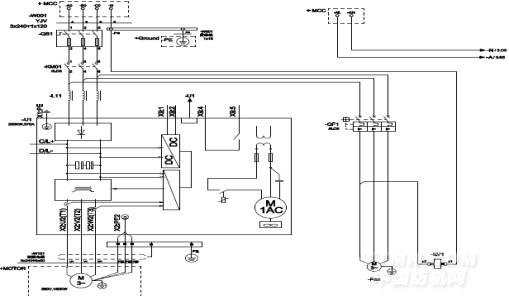

變頻主回路如下圖：
.JPG)
控制方式簡單描述：
單個變頻系統的控制方式分為：自動、手動、就地。
自動模式是最常采用的控制模式。
操作員在WINCC界面上選擇“自動”模式，在變頻器柜允許動作的前提下（如刀熔已經合上、變頻器柜無故障等），操作員按動相應水泵的“起動”按鈕，則變頻器即開始運行。操作員輸入水壓的設定值，控制系統以泵出口管線的壓力測量值為反饋進行閉環調節，并將運算的結果通過PROFIBUS-DP總線送至變頻器執行。
手動模式也是常用的控制模式。
操作員在WINCC界面上選擇“手動”模式，在變頻器柜允許動作的前提下，操作員按動相應水泵的“起動”按鈕，則變頻器即開始運行。變頻器的頻率輸出采用開環調節模式，由操作員在畫面上直接對變頻器頻率進行設置。
就地模式用于調試或檢修時的操作。
在機旁操作箱上的選擇開關都位于“機旁”時，在變頻器柜允許動作的前提下，操作員按動機旁操作箱的“起動”按鈕，則變頻器即開始運行。變頻器的頻率輸出固定值的方式，該值可以在變頻器的參數設定中調整。
傳動對應選型：
|
電機型號
|
電機功率
|
電壓等級
|
變頻器選型
|
變頻器功率
|
|
Y2-315M-4
|
132KW
|
AC 380
|
IPE200-12-0200-4
|
200KW
|
|
Y2-355L-4
|
160KW
|
AC 380
|
IPE200-12-0200-4
|
200KW
|
|
Y2-355M-4
|
250KW
|
AC 690
|
IPE200-12-0300-6
|
300KW
|
|
YLV400-2-4
|
400KW
|
AC 690
|
IPE200-12-0500-6
|
500KW
|
|
YLV400-3-4
|
450KW
|
AC 690
|
IPE200-12-0500-6
|
500KW
|

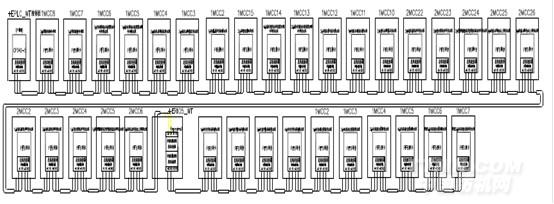

柜體間PROFIBUS-DP網絡連接如下圖：
.JPG)
三、系統功能程序?qū)崿F(xiàn)
Ｓ７－４００ＰＬＣ通過PROFIBUS-DP現場總線與３４臺變頻器進行動態數據的交換，完成整個系統的協調控制；通過遠程站收集并協調各個傳動設備的運行。上位機采用WINCC畫面監控系統，對整個供水系統進行集中控制和監控在線畫面能夠?qū)崟r(shí)了解變頻器運行狀態。
Ｓ７－４００ＰＬＣ與ＩＰＥ２００變頻器通訊數據采用PPO4(Parameter Process Data Object)型傳輸PZD(過程數據)數據， STEP7 通過調用SFC14（讀狀態字和實際值） 和SFC15（寫控制字和設定值），完全實現數據的網絡化傳輸與控制，速率自適應。
通訊程序如下：
CALL SFC 14
LADDR :=W#16#200 // IPE200的DP地址
RET_VAL:=DB3.DBW0 //通訊錯誤數據
RECORD :=P#DB2.DBX0.0 BYTE 12 //通訊數據
CALL SFC 15
LADDR :=W#16#200 // IPE200的DP地址
RECORD :=P#DB1.DBX0.0 BYTE 12 //通訊數據
RET_VAL:=DB3.DBW2 //通訊錯誤數據
對于變頻器的啟動與停止，程序?qū)崿F(xiàn)了不同操作地點對變頻器的操作及設備間的相互連鎖，運算結果通過PROFIBUS-DP總線送至變頻器；對于PID控制，程序完成了水壓的自動閉環控制，同時支持手動控制功能，程序?qū)σ矊?duì)PID輸出進行限幅處理和添加死區功能，確保變頻器能夠更穩定的運行；對于PID的輸出值程序中進行REAL/DWORD轉換，同時對給定字進行字節的高低倒置，以滿足實際IPE200變頻器的需要

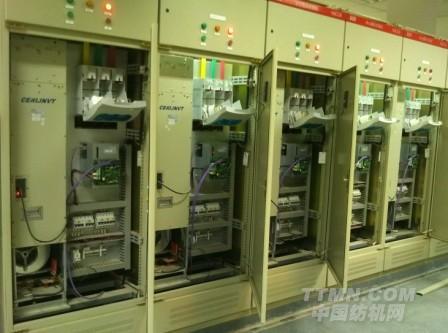

四、現場柜體圖片
.JPG)
五、結束語
英威騰IPE200交流傳動系統以其高性能的矢量控制技術和功能完善穩定的PROFIBUS-DP網絡支持，在國內508無縫鋼管生產線供水系統中成功運行，其核心控制及其功率單元實踐證明穩定可靠。從運行效果來看，被控的水壓能夠良好的跟隨設定點，系統地響應速度也能夠完全滿足工藝的要求，節能效果明顯，贏得了客戶的贊譽和認同。
參考文獻：
[１]《IPE200系列變頻器說明書》 深圳英威騰電氣股份有限公司
