將清理完畢的支承管內外表面，氣囊管外表面，傳壓杯表面涂上石粉。然后按裝配圖要求將支承管一次套裝在氣囊管上，支承管上方孔應與壓力軟管上的縱向標志帶中心對齊(見圖二)。

借助傳壓杯專用工具（圖三），依次將傳壓杯裝到支承管與氣囊管之間，并裝進支承管上方孔內（見圖二、圖三）。裝好傳壓杯的支承管之間應預留2mm的間隙。

將組裝好的支承管組件裝到支承管座上，用定距規（見上頁圖五）調整好支承管與下羅拉的相對位置，經驗查無誤后，用支承管座上蓋及螺釘將支承管固緊。

注意：

裝配時要小心，不要損壞氣囊管。支承管之間有2mm的間隙，裝配時應予考慮。

支承管式搖架的安裝基礎，必須保證它的安裝位置的正確性和可靠性。以上工作進行完后，應由檢驗人員檢查，合格后才能進行下一步工作。

◆空氣入口與密封堵頭的安裝

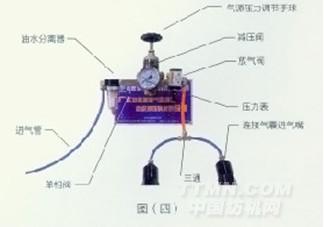

機器的一半邊安裝一旦完成，空氣入口和密封堵頭即可裝入氣囊管，這些堵頭必須先涂上滑石粉。堵頭不必?cái)Q的過緊，它們是由兩個堵蓋和一個橡膠圈組成，當這兩個堵蓋和一個橡膠圈組成，當這兩個堵蓋被擰時，橡膠圈膨脹。用這個簡單的辦法便獲得了漲緊和密封。進氣堵頭應裝在靠進氣源的一端。（見圖四）

堵頭未安裝之前，多余的氣囊管暫不要切掉。

機器的兩邊都安裝完之后，氣動組件就可以接到進氣開關的螺紋接頭上，把氣囊管的壓力調到0.1MPa。（先將調壓閥頂部的調節旋鈕逆時針方向轉動卸荷，然后打開氣源，再按順時針方向轉動調節旋鈕，壓力逐漸增加至壓力表指示壓力為所需壓力）。（見圖四）

◆搖架的安裝和調整

安裝搖架前，必須松開下固定卡，把搖架放在支承管上，使凸出的傳壓曲柄裝進傳壓杯（見圖六），然后把下固定卡抱合住支承管，再把固定螺母擰緊。（見圖七）

◆皮輥?zhàn)恼{(diào)整

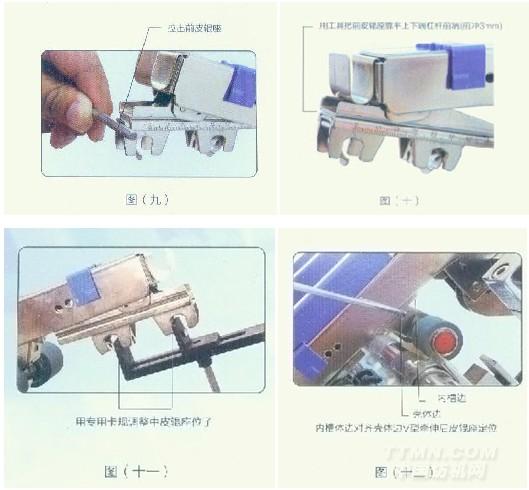

前皮輥?zhàn)椭衅ぽ佔奈恢每捎?mm的內六角扳手來調整。先將前皮輥?zhàn)饫鰜恚ㄒ妶D九），再將前皮輥?zhàn)c調整座前端條平齊，此時前皮輥?zhàn)系目叹€與調整座上的刻度標記“0”也正好對齊，前皮輥相對于前羅拉就前沖3mm（見圖十）。前皮輥?zhàn)惭b好后，中皮輥?zhàn)捎枚ň嘁?guī)調整隔距進行安裝（見圖十一）。裝上前、中、后皮輥再確定后皮輥?zhàn)恢茫确畔聯u架用5mm的內六角扳手調整內槽體與殼體下邊沿齊平（見圖十二），然后用卡規調整整臺車一致性（見圖十三）。前中后皮輥?zhàn)奈恢霉潭ê煤螅ぽ伨涂裳b到搖架的相應上皮輥?zhàn)狭恕?nbsp;

◆載荷（加壓力）的調整

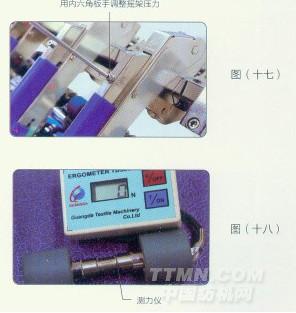

壓力表讀數為0.12Mpa時，搖架按下述方法調整：把搖架逐個置于工作位置，使下羅拉處于良好的運轉狀態，以此初步建立壓力，同時使搖架上的上羅拉處于良好的溝槽（工作部分）對齊。當所有搖架在工作位置適當加上載荷時，就可以借助壓力調整儀表進行最終調整(見圖十七、十八)。在下羅拉動態狀態下，對每個搖架分別進行調整，并使鄰近的搖架在負責情況下保持調整好的狀態。

在分別對每個搖架進行調整時，前皮輥用加壓電子測力儀代替。把搖架置于工作位置，這樣及可借助加壓測力儀上的表面指示，利用搖架手柄上的壓力調節螺釘來調整加壓載荷，壓力調節螺釘調壓后，測力儀應正確顯示所需的壓力值，（見圖十七、十八）。

◆氣動裝置

在調使用壓力前，可用氣動裝置上的減壓閥調整旋鈕把壓力暫調到0.12Pma,壓力的精確調整隨著搖架裝載一起進行。在改變工作壓力或關閉氣動裝置后要再次氣動時，要重復這一步驟。

注意:壓力表由于阻尼，其反應稍微滯后，因此在固緊調節旋鈕的鎖緊螺母之前要等一會兒，如有必要，幾分鐘后要重新檢測和調整。

◆牽伸系統的維護

建議每六個月對牽伸系統和整機進行一次徹底的清洗，趁此機會要給下羅拉軸承和牽伸傳動裝置的軸承上油，上油后必須把下羅拉軸承漏出的油脂擦干凈。要經常檢查氣動裝置中的油水分離器，必要時利用其他底部的螺釘把它放空。

開機前要確保下羅拉軸承加好油，未裝密封圈的軸承要用油槍加油三次，同時用手動下羅拉，使油脂迅速分布。

開機時所有下羅拉軸承要重新加油，直到油脂從軸承的兩側漏出來為止。為使軸承獲得更好的潤滑效果，這些工作應在開機前做完，然后把溢出在下羅拉上的油脂仔細擦干凈。

切記！軸承不潤滑不允許開車。在更換個別軸承時也要注意這點。

◆總牽伸數（V）、后區牽伸倍數（Vv）、前區牽伸倍數（Hv）

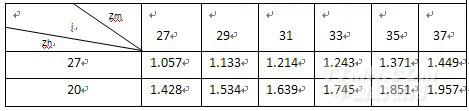

◆FA506，V型牽伸一后區牽伸倍數i，Zh中羅拉頭牙，Zm中羅拉傳動牙
