一、FA006型往復式自動抓棉機結構和工藝流程

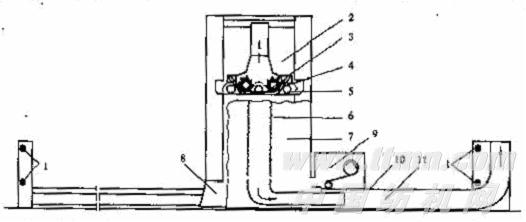

圖2-2-3 FA006型往復式自動抓棉機
FA006往復式自動抓棉機結構如圖2-2-3所示，由抓棉小車8、轉塔7、抓棉頭2、打手3、肋條4、壓棉羅拉5、伸縮輸棉管6、卷繞裝置9、覆蓋帶10、輸棉道11、光電管1等組成。棉包堆在軌道兩則，抓棉器在一側抓棉的同時，另一側準備堆包。抓棉小車通過四個行走輪在地軌上作雙向往復運動。間歇下降的抓棉頭打手在隨轉塔作往復運動的同時，對棉包作順序抓取，被抓取的棉束在前方機臺凝棉器或輸棉風機的作用下經輸?shù)拦芟蚯胺綑C(jī)臺輸送。
本機每側可分2～4組排列不同原料的棉包，工作時作自動分組抓取，以實現一臺抓棉機同時供應2～3條開清棉生產線。不同高度的棉包需同時生產時，可分組排列并由抓棉機在抓取時自動找平。本機產量高，抓取棉束重量輕、自動化程度高。

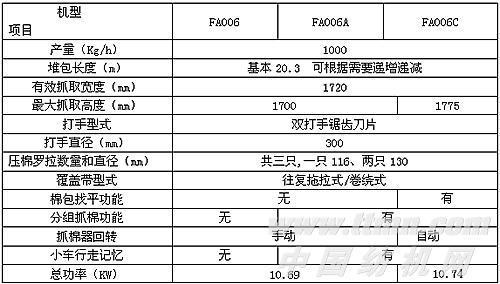

二、幾種往復式自動抓棉機技術特征 見表2-2-2
表2-2-2
.jpg)
