CJFU015/85/101型多籠外吸式濾塵
江陰市正康紡織機械有限公司
公司名稱：江陰市正康紡織機械有限公司000題-1(3).gif){kind=small}
.jpg)
CJFU015/85/101型多籠外吸式濾塵
一、概述
CJFU015型系列多籠外吸式濾塵機組是我公司在研究吸收國內外先進技術的基礎上，不斷完善、敢于創新研發的一種新型高效濾塵設備。
該產品具有機構簡單、占地省、阻力小、效率高、操作維護容易等特點，徹底實現了紡織除塵設備的機電一體化，可廣泛地應用于棉紡、毛紡等行業的空調除塵系統，對生產過程中產生的含塵進行過濾，達到凈化空氣的目的。

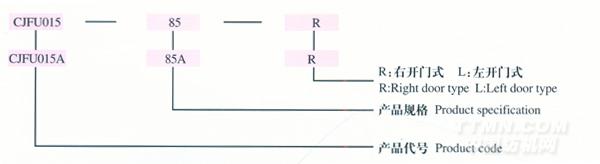

二、產品型號說明
站在主風機處向一級過濾機組看，檢修門在右側為R，左側為L。
|
型號規格 |
CJFU015-85 |
CJFU015-101 |
CJFU015A -85 |
CJFU015A -101 |
||||
|
一級 |
圓盤 |
直徑( mm ) |
Φ 2300 |
Φ 1900 |
||||
|
過濾面積 (m2) |
4.15 |
2.69 |
||||||
|
慮網(目/時) |
不銹鋼絲網 60-120 |
|||||||
|
尺寸 |
長度 |
1150+760=1910 |
||||||
|
寬度 |
2500 |
2100 |
||||||
|
高度 |
2500 |
2200 |
||||||
|
裝機功率 (Kw) |
4.92 |
|||||||
|
二級 |
圓籠 |
最大直徑 (mm) |
Φ 2120 Φ 1820 |
|||||
|
最大長度 (mm) |
900 |
1060 |
900 |
1060 |
||||
|
濾料 |
JM 型長毛絨 |
|||||||
|
過濾面積 (m2) |
22.3 |
26.3 |
16.5 |
19.5 |
||||
|
尺寸 |
長度 (mm) |
2250 |
2140 |
2250 |
2140 |
|||
|
寬度 (mm) |
2950 |
2550 |
||||||
|
高度 (mm) |
2950 |
2810 |
||||||
|
裝機功率 (Kw) |
4.42 |
|||||||
|
后風箱 |
尺寸 |
長度 (mm) |
700 |
700 |
||||
|
寬度 (mm) |
2500 |
2100 |
||||||
|
高度 (mm) |
2500 |
2200 |
||||||
|
機組 |
尺寸 |
總長度 (mm) |
4860 |
5020 |
4860 |
5020 |
||
|
總寬度 (mm) |
2950 |
2550 |
||||||
|
總高度 (mm) |
2970 |
2810 |
||||||
|
總裝機功率 (Kw) |
9.34 |
|||||||
|
實耗功率 (Kw) |
6 |
|||||||
|
重量 (Kg) |
約 3000 |
約 2500 |
||||||
