SM25CNC-A數控膠輥研磨機

安徽省天長市尚美紡機工具有限公司

2012年02月07日　　來源：中國紡機網編輯部

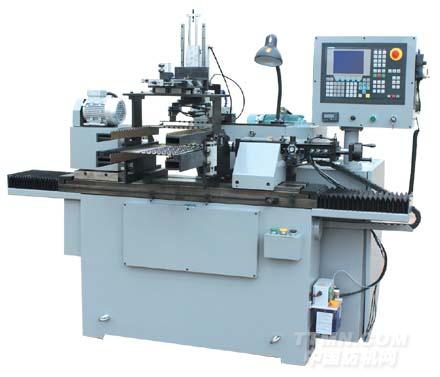

SM25CNC-A數控膠輥研磨機

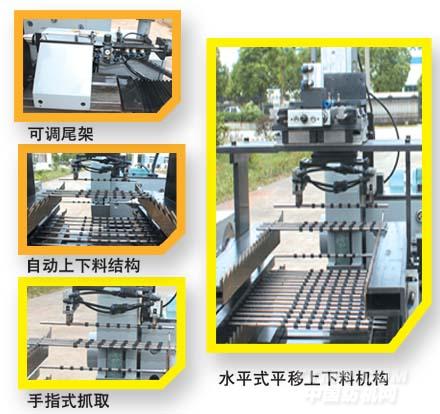

采用進口西門子CNC控制系統及伺服電機，數控插補砂輪修整；可磨曲線膠輥，砂輪主軸三瓦動壓結構；砂輪快進快退，進刀時可先快后慢，達到先粗磨后精磨，該機配置水平式平移上下料機構，一次上料20-30根，實現自動化作業，能滿足大批量生產的要求。工件夾持為一頭精密筒夾，一頭凹頂尖。
主要技術參數:

中心高	≤160mm	頂尖距	≤450mm
最大磨削直徑	100mm	標準砂輪尺寸	35040127
頂針錐度	No.3	砂輪主軸轉速	0-1900轉/分
頭架主軸轉速	0-600轉/min	砂輪架移動量	≤150mm
工作臺往復速度	0～4000mm/min	吸塵器吸塵率	99%
吸風量	2500m³/h	氣源壓力（MPa）	0.6～0.8
電機功率	砂輪電機		4kw
	頭架電機		0.37kw

	工作臺往復伺服電機（Z軸）		1.2kw
外形尺寸mm	長寬高		230015002200
機床凈重	≤1800kg
