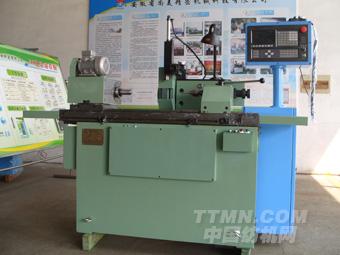

SM25CNC-D數控膠輥研磨機

安徽省天長市尚美紡機工具有限公司

2012年02月07日　　來源：中國紡機網編輯部

采用CNC控制系統及伺服電機，數控插補砂輪修整；可磨曲線膠輥，砂輪主軸三瓦動壓結構；砂輪快進快退，進刀時可先快后慢，達到先粗磨后精磨，適用于橡膠滾輪制造廠的車間磨削各種規格的橡膠滾輪。自動循環成批加工膠輥，在自動磨削時，能自動完成除啟動機床以外的各種加工動作。工件夾持為一頭筒夾，一頭凹頂尖（也可配成兩端筒夾夾持與凹頂尖互換的方式）。
系統可選：西門子CNC、國產CNC、發那科CNC
技術參數：

中心高	≤160mm	頂尖距	≤450mm
最大磨削直徑	100mm	標準砂輪尺寸	35040127
頂針錐度morse	N0.3	砂輪主軸轉速	0-1900mm/min
頭架主軸轉速	0-600mm/min	砂輪架移動量	≤105mm
工作臺往復速度	0～4000mm/min	吸塵器吸塵率	99%
吸風量	2500m³/h	氣源壓力（MPa）	0.6～0.8
電機功率	砂輪架電機		2.2kw
	頭架電機		0.37kw
	砂輪架伺服電機（X軸）		1.2kw
	工作臺往復伺服電機（Z軸）		1.2kw
外形尺寸	長寬高		180011001500mm
機床凈重	≤1600kg
