HMI觸控人機

盟立自動化科技(上海)有限公司

2012年10月26日　　來源：中國紡機網編輯部

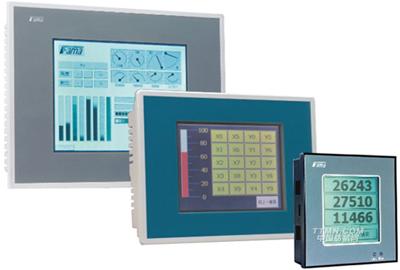

HMI觸控人機

產品負責人：楊先生電話：86-21-50485800 Ext.680
產品詳細介紹
Windows 物件導向編輯軟體，規劃迅速，使用簡單

特點:
?超強功能，支援繪圖、密碼、多重區段警報、宏指令集、多語言選擇等...
?采用高解析亮度LCD液晶，配合高靈敏度觸控面板
?提供與各大廠牌控制器連線功能
?內建RS-232/422/485界面
?CE標準，高抗雜訊能力

規格/機型"
?GP-30M:3.3寸單色(16灰階)
?GP-30I:3.3寸單色(16灰階), 4-DI / 2-RELAY
?GP-50HT: 5.7寸TFT彩色(6.5萬色)
?GP-104HT: 10.4寸TFT彩色(6.5萬色)

HMI觸控式人機介面介紹

型號	GP-50TH	GP-104TH
顯示器類型	Color TFT LCD	Color TFT LCD
顯示器尺寸	5.7"(對角線)	10.4"(對角線)
解析度	320x240	640x480
亮度(cd/m2)	400	450
對比度調整	經由觸摸面板	-
顯示色彩	256色	64K色
背光源	LED	CCFL
處理器	32-位元 RISC	32-位元 RISC
背光燈管壽命(MTBF)	50,000小時	50,000小時
運作狀態LED	PWR & COM1, COM2 LEDs	PWR, COM1-3, 以太網LEDs
觸摸面板	電阻式	電阻式
觸摸次數	>1,000,000	>1,000,000
功能按鍵	-	1 "Menu" 鍵及七個使用者定義的功能鍵
記憶體(ROM)	2MB	8MB
RAM	512KB	16MB
資料/配方記憶體	256KB	512KB
RTC(可充電式鋰電池)	可更換鋰電池	有
資料儲存(CF Card)	-	有
COM1	9腳的母接頭(RS232/RS485/RS422 without RTS/CTS) or (RS232, COM2 RS422/RS485 without RTS/CTS)	9腳的母接頭(RS232/RS485)
COM2	-	25腳的母接頭(RS232/RS422/RS485)
COM3	-	9腳的母接頭(RS422/RS485)
USB Bost	-	2
USB Device	-	1
以太網	-	有
外觀尺寸	195.0(W) x 145.0(H) x 40.2(D)	297.0(W) x 222.0(H) x 52.3(D)
開孔尺寸	185.8 X 135.8	286.0 x 211.0
輸入電源	24V DC ± 15%, < 8W	24V DC ± 15%, < 30W
前面板保護	IP65	IP65
認證	CE	CE, UL, FCC
重量	0.5	1.87
