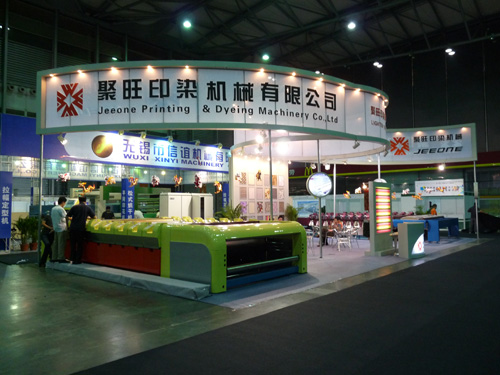

聚旺印染機械展臺印象

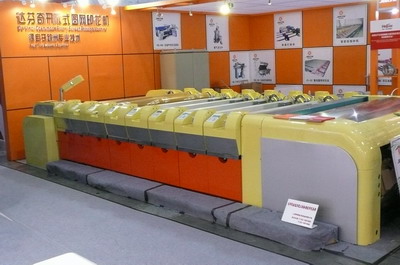

JX-03圓網印花機

產品概述：
高精度的印花質量 印花系統廣泛適用于紡織行業

產品特點：
(1)進布分為無張力和有張力兩種進布方式，具有高效清除布面浮毛、雜物等吸塵裝置。
(2)水溶膠噴射上膠，磁棒刮膠。
(3)磁棒、刮刀在同一機臺上可同時使用。開放式網座，多擋位設計，可快速調換各種規格的網座。換花網可不停機。
(4)圓網獨立傳動，經、緯和對角線三向自動預定位對花。
(5)新穎的拉網機構，便于操作，且具有斷網自動控制停車的安全功能。
(6)織物縫頭通過圓網時，自動控制磁臺瞬間消磁，有效防患縫頭痕疵布的產生。
(7)導帶水洗裝置配有兩把毛刷輥、刮水刮刀，使用循環水，節約能源，可自由拉出，清洗方便。
(8)采用奧地利貝加萊總線的計算機伺服機分布控制系統，全中文顯示，人性化操作，完善的工藝管理和數字化故障檢測，且可以與企業局域網連接，可經因特網實現遠程監視及故障診斷。
(9)烘房多層穿布，溫度自動控制。
可提供三種熱源供選擇：蒸汽、載熱油、燃燒器；
烘房節數：2、3、4、5任選,每節可容布量約9M。
(10)印花寬度：1620-3200mm，4-24套色的印花臺均為標準模塊式組裝。
(11)熱穩定磁臺：磁力從0-100%無級可調，印花導帶運行速度最高可達120m/min。
(12)落布裝置：落布輥平幅落布。
正面文字部分:

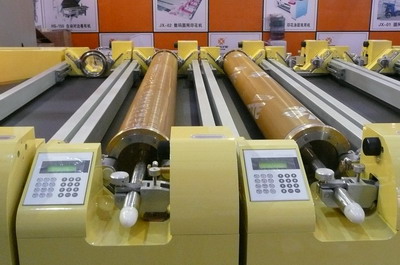

（一）：人機界面控制盤
每個印花位置在雙側都裝有易操作的人機工程控制盤，使印花位置功能都得到控制?？v向、斜向和對角向的對花，都有一個液晶顯示器的屏幕(LCD)清楚的顯示所選擇的調定。
（二）：斷網自動停車功能
新穎的拉網機構，便于操作，且具有斷網自動控制停車的安全功能。
（三）：導帶洗滌機構
導帶水洗標準樣式包括一個預洗，兩個毛刷輥，兩個噴淋管，兩個刮刀
（四）：磁棒刮刀可同時使用
在同一織物印花中采用磁棒和刮漿器，可以使織物在印制過程中顯示靈活性和實用性。
（五）：伺服電機
為了更好的印花

精度,每個印花位置上采用奧地利貝加萊伺服控制永磁同步電機,這些電機是用全閉環控制的,每個編碼器在電機上產生一個相同的角度調節實現高速定位,用來轉動花網達到對花精度.

掛圖文字：
(一)：人機界面控制
每個印花位置在雙側都裝有易操作的人機工程控制盤，使印花位置功能都得到控制。縱向、斜向和對角向的對花，都有一個液晶顯示器的屏幕(LCD)清楚的顯示所選擇的調定。
（二）：斷網自動停車功能
新穎的拉網機構，便于操作，且具有斷網自動控制停車的安全功能。
（三）：磁棒刮刀可同時使用
在同一織物印花中采用磁棒和刮漿器，可以使織物在印制過程中顯示靈活性和實用性。
（四）：遠程控制系統
采用奧地利貝加萊總線的計算機伺服機分布控制系統，全中文顯示，人性化操作，完善的工藝管理和數字化故障檢測，且可以與企業局域網連接，可經因特網實現遠程監視及故障診斷。
（五）：伺服電機
為了更好的印花精度,每個印花位置上采用奧地利貝加萊伺服控制永磁同步電機,這些電機是用全閉環控制的,每個編碼器在電機上產生一個相同的角度調節實現高速定位,用來轉動花網達到對花精度.
（六）：循環用水，節約能源
導帶水洗裝置配有兩把毛刷輥、刮水刮刀，使用循環水，節約能源，可自由拉出，清洗方便。
（七）：瞬間消磁
織物縫頭通過圓網時，自動控制磁臺瞬間消磁，有效防患縫頭痕疵布的產生。
（八）：換花網可不停機
磁棒、刮刀在同一機臺上可同時使用。開放式網座，多擋位設計，可快速調換各種規格的網座。換花網可不停機。
（九）：烘房多層穿布，溫度自動控制。
可提供三種熱源供選擇：蒸汽、載熱油、燃燒器；
烘房節數：2、3、4、5任選,每節可容布量約9M。
（十）：落布裝置：落布輥平幅落布。
（十一）：進布分為無張力和有張力兩種進布方式，具有高效清除布面浮毛、雜物等吸塵裝置。
（十二）：圓網獨立傳動，經、緯和對角線三向自動預定位對花。

技術參數：
最大設計機幅: 1800-3400
最大印花幅度

(mm): 1620-3200
A(mm): 2490-3690
B(mm): 2700-4000
C(mm): 3600-4800
D(mm): 5000-6000
E(mm): 4640-15640
F(mm): 7100-17100
G(mm): 3000-5000
進步方式:平幅進布
落布方式 :平幅落布
烘房箱數:2、3、4、5
印花套色:4-24
