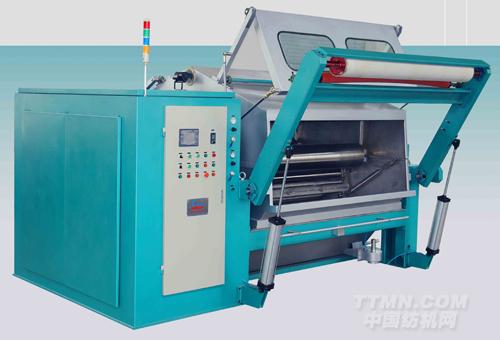

CHD-F系列高性能巨型卷染機
CHD-F系列高性能巨型卷染機
一、機器用途
本機適用于平幅棉布、化纖及其混紡織物，尤其實用于薄型織物在等速 恒張力條件下以硫化還原、直接、活性、分散染料用交替卷染進行加工。可 進行染色、煮煉、皂洗等工序。
二、機器特點
1、采用交流變頻傳動，PLC控制及數據通訊技術。
2、利用觸摸屏技術、具有友好的人機界面對話功能。
3、溫度自動控制，恒張力、恒線速度自動控制、自動掉頭、自動計 數。
4、全機主要器件均采用進口產品，保證機器性能穩定、運行可靠。
5、全自動化生產過程控制、可實現多種工藝組合。
三、主要規格
1、公稱寬度：1800mm-3200mm
2、卷布輥
（1）直徑：Φ325mm。
（2）中心高：1450mm。
（3）二輥中心距：1080mm。
（4）織物最大卷繞直徑：Φ1500mm。
（5）輥體表面材料：1Cr18Nr9Ti。
3、車速：30-80米/分
4、織物漲力：20-100Kg
5、工作溫度：98℃
6、裝機容量：18.7KW
7、外形尺寸（約）：W+1360（長）*3800（寬）*2700（高）
四、主要結構
1、擴幅架
（1）撓度：30-40可調
（2）擴幅架兩側由彈簧（不銹鋼）拉動，有大幅度的擺角，以適應 大卷繞直徑。
（3）擴幅架上接有噴淋管供洗滌之用。
2、染槽、護罩
（1）染槽及護罩材料為1Cr18Nr9Ti，染槽浴比為1：3
（2）槽內設計有直接蒸汽加熱管和間接加熱保溫管。
（3）槽內有染液循環管路，能使槽內染液、及溫度均勻一致。
（4）槽上部為護罩，罩上有大窺視窗，罩頂部有加熱管路以防止冷 凝水滴到織物上。
（5）槽兩側有緊急停車安全桿，以應付運轉時發生的特殊情況。
3、出布裝置
本機出布為卷裝出布，設計有出布輥，由單獨電機拖動。
五、電氣控制
1、本機全部采用交流變頻（伺服）驅動，真正的直接布面張力檢測。
2、全機為人機界面智能化生產過
3、在總體控制上，采用“主從交替”和“在線規則自調整”的控制策 略。它是一種將基于專家經驗的語言化控制策略轉化為自動控制策略 的機制，在設計中以線速度為“主”控制變量、以張力為“從”控制 變量，兩者交替控制，在每種控制中又采用在線規則自調整的控制規 律。從而從根本解決了整個系統的“恒線速度”、“恒張力”的問 題，在極大程度上提高了系統運行的可靠性、穩定性。
4、系統全部采用進口優質變頻器和優質可靠的元器件，系統構成的變頻 柜，柜體由標準型材制作，密封防塵，設有柜內照明、散熱排風裝 置，外形美觀大方。完善的生產工藝，嚴格的測試手段，保證了整套 系統抗干擾能力強，運行可靠穩定。
六、結語
從眾多用戶使用中取得的運行數據及運行狀況看，整機速度與張力可調范圍寬，可染織物容量大，運行穩定，適合用戶連續作業的要求。系統調整方便，可實行多種工藝的優化組合，簡化了機械設計結構。在生產過程中提高了產品的檔次和優等品率，減少做單風險，縮短了加工周期節約可觀的原材料，大大降低了生產管理成本，從而大幅度提高了利潤空間。
