QGV-145系列氣動V形牽伸搖架

2013年12月13日　　來源：中國紡機網

QGV-145系列氣動V形牽伸搖架

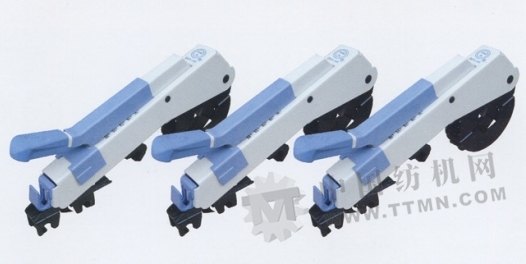

產品圖：

產品介紹及特點：

氣動V型牽伸裝置，足細紗機的一種新型牽伸裝置，適月于棉纖維，臺成纖維的純紡及混紡。適紡纖維長度60毫米以下。

l、v型牽伸裝置是將后牽伸區和主牽伸區位于同一平面的傳統牽伸改為后羅拉中心提高到豐牽伸區平面，且適當前移，使中后下羅拉隔距縮小，后上羅拉沿后下羅拉后移，后上下羅拉中心線與主牽伸平面成25度或28度夾角。導紗喇叭的位置與上下羅拉的特殊位置相適應。這些特點增加了粗紗與后下拉和中上羅拉的接觸角，因而后區牽伸倍數得以提高(可達2倍)，同時紗條以較高緊密度±v肜喂入上牽仲Ⅸ，總牽忡倍數鞍傳統牽伸大，故稱這種牽仲裝置為v形太牽伸裝置。

2、本搖架采用杠桿傳壓，分壓機構進行加壓，壓力源為壓縮空氣，壓力穩定可靠，無衰減現象。

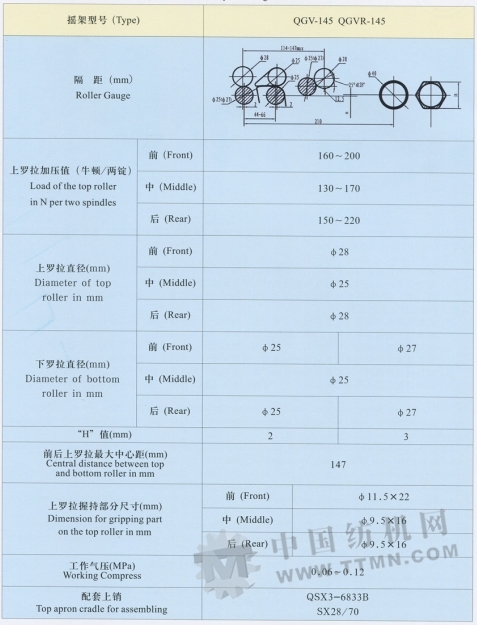

產品技術參數：
