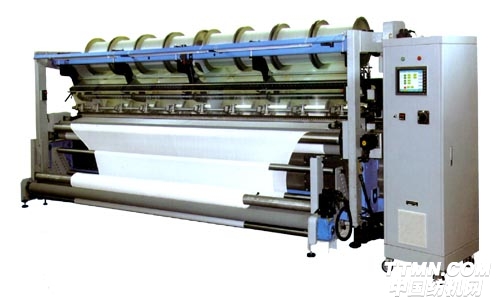

經編機

機器用途：

主要用于生產游泳衣和運動服上的彈性織物。同

時也生產內衣和功能性服裝，另外還用于汽車車頂襯

里和涂層底布等的生產。

機器特點：

該機主要由機架、成圈機構、送經機構、牽拉卷

取機構、編花橫移機構、主傳動及電氣控制和一些必

要的安全裝置等部分組成。

1．成圈機構

●成圈機構由能單個安裝槽針的針床，針芯床，

沉降片床和2把梳櫛組成，這些成圈件均由曲軸連桿

機構傳動。

2．編花裝置

●編花元件采用具有高速曲線的盤形凸輪控制梳

櫛橫移，有利編織過程的穩定和盡可能具有高的編織

速度。主軸與編花輪的傳動比為24：1，凸輪轉一圈為

24個橫列。編花輪芯具有零位銷結構，方便更換不同

的編花凸輪，而不需再調整移針時間。

3．送經機構

●采用電子送經裝置。

4．牽拉卷取機構

●采用電子卷取機構，卷取機構采取了摩擦式恒

速機構，最大卷布直徑中762mm。

5．傳動機構

●機器由主電機通過三角皮帶輪驅動主軸，由主

軸驅動曲軸連桿機構；編花機構；送經機構；牽拉卷

取機構。主電機采用變頻調速。

主要技術參數

機型：E21 78／2T一1 70

針型：槽針

機幅：170”(4318mm)

機號：E32，E36

梳櫛數：2把(L1、L2)；

最高編織速度：3000rpm

最大卷取直徑：762mm(30”)

密度范圍：6.32～70.3

經軸直徑：152mm

機器重量：7000kg

全機功率：

主電機：7.5KW；

油泵電機：0.55 KW；

油加熱：2 KW；

風扇電機：0.09 KW；
