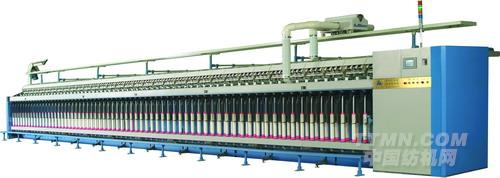

FA421A/FA423A懸錠粗紗機

河北太行機械工業有限公司

2011年09月01日　　來源：中國紡機網 編輯部

FA421A/FA423A懸錠粗紗機是在廣泛吸收國內外粗紗機優點的基礎上，結合國情設計研制而成。該機型具有變頻調速、PLC控制、光電自停裝置，機構性能穩定，張力穩定，自動化程度高，結構簡單，操作方便，適用于普梳、精梳棉纖維，棉型化纖的純紡或混紡，具有較好的經濟效益和社會效益。
    1、筒管旋轉和龍筋升降用曲線錐輪變速
    2、成形機構均由機械動作自動控制
    3、粗紗機的運轉及光電自停等可編程控制
    4、可顯示班次、班產、羅拉及錠翼轉速；可控制皮帶松緊、光電開關等

主要技術參數

相同部分

適紡纖維長度	四羅拉牽伸	22-51mm
適紡纖維長度	三羅拉牽伸	22-65mm
紡紗支數		0.8-4.2Nm
牽伸倍數	總牽伸	4.68-12.77
牽伸倍數	后牽伸	1.17-1.83
上羅拉直徑		Φ28，Φ28，Φ25，Φ28
下羅拉直徑		Φ28.5，Φ28.5，Φ28.5，Φ28.5
搖架加壓載荷	一檔二檔三檔	9 15 10 10 12 20 15 15 15 25 20 20
捻度范圍		18.6-81t/m
筒管尺寸		Φ45×445
裝機功率	總計	15
	主電機	10
	吸風電機	3
	巡回吹吸風電機	1.5
	控制電機	0.25×2

不同部分

機型		FA421A	FA423A
錠冀機械轉速（r/min）		1200	1350
最高工藝轉速（r/min）		1000	1200
錠距		220	194
卷裝		φ152*406	φ135*406
機長	96spl	11880	/
	108spl	13200	11796
	112spl	/	12184
	120spl	14520	12960
	132spl	/	14124
機寬（含條筒）（mm）	φ356（14）	/	3021-3421
	φ406（18）	3207-3607	3587-3987
	φ457（18）	3821-4221	3821-4221
	φ508（20）	4055-4455	/
重量	120spl	11400	11000
