FA212梳棉機
江陰機械制造有限公司
公司名稱：江陰機械制造有限公司
.jpg)

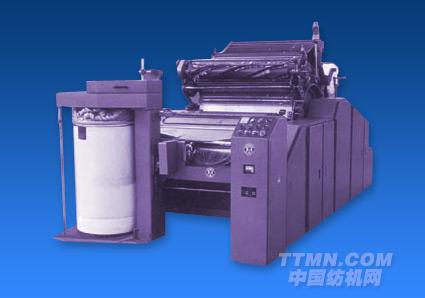

FA212梳棉機是我公司九十年代開發的產品，運行穩定可靠，價格適中，是棉紡行業設備更新和技術改造的上乘之選。
FA212B梳棉機是我公司最近根據市場需求開發的另一款中檔產品，除秉承了FA212的優點外，還增加了一些新的結構，以供用戶更廣泛的選擇。
結構特點：
1. 適用于棉卷喂棉，也可配棉箱。
2. 主傳動采用高阻電機三角帶直接傳動錫林。平皮帶傳刺輥；錫林、刺輥間的牽伸比得到了保證，并簡化了傳動結構。
3. 道夫傳動采用進口變頻實現無級調速，傳動機構采用特殊的圓弧齒形帶傳動，壽命長、噪音低。
4. 特殊的三羅拉剝棉機構，帶有高速粉碎棍。
5. 刺輥下特殊的預分梳板加除塵刀結構和前三后二的固定蓋板，增加了分梳面積，增強了分梳能力。
6. 吸塵系統：機外連續吸，間隙吸選用。
7. 車肚為特殊結構的簾子輸送，該簾子絕對不跑偏，在國內首創，為我公司專利技術（專利申請?zhí)枺?5240482.6）
.jpg)
.gif)
.jpg)
道夫傳動采用特殊結構的圓弧齒型帶柔性傳動道夫及三羅拉剝棉
結構簡單，傳動平穩，噪音低，并帶有特殊的齒形帶漲緊機構。 特殊結構的簾子傳送，在國內首創
主要技術參數 為我公司專利技術（專利申請?zhí)枺?5240482.
| 序號 | 項目 | 參數及規格 | 備注 |
| 1 | 機別 | 右手 | 面對出條處，主傳動在右側 |
| 2 | 機幅 | 1020mm | 錫林筒體寬度 |
| 3 | 可加工纖維長度 | 22-76mm | |
| 4 | 生產能力（理論） | 40Kg／臺時 | 推薦工作產量28Kg／臺時 |
| 5 | 適用棉卷規格 | 最大直徑Φ550寬度980mm | |
| 6 | 棉箱寬度 | 920-960mm | |
| 7 | 棉層定量 | 400-800g／m | |
| 8 | 棉條定量 | 3.5-6.5g/m | |
| 9 | 最大出條速度 | 130m/min | |
| 10 | 給棉板工作面長度 | 28、30、32、46、60mm | 五種，用戶選用一種 |
| 11 | 給棉加壓重量 | 34.3-55.8N/cm | |
| 12 | 給棉羅拉直徑 | Φ70mm | |
| 13 | 刺輥分梳板規格 | 長1020×寬56mm | 不含除塵刀寬度 |
| 14 | 刺毛輥工作直徑 | Φ250mm | 裸狀溝底Φ239mm |
| 15 | 刺毛輥速度 | 錫林330r/min時；860r/min 760r/min 錫林360r/min時；940r/min 830r/min |
|
| 16 | 錫林工作直徑 | Φ1290mm | 裸狀Φ1284mm |
| 17 | 錫林速度（選用） | 330r/min,360r/min | 馬達皮帶輪Φ125mm,Φ136mm |
| 18 | 蓋板工作工作根數/總根數 | 41/106 | 踵趾差0.56mm |
| 19 | 蓋板運行速度 | 162,196,244（紡棉） 81,98,122（紡化纖） |
錫林330r/min |
| 177,214,266（紡棉） 89,107,133（紡化纖） |
錫林360r/min | ||
| 20 | 附加梳理部件 | 刺輥分梳板，前三后二固定蓋板 | |
| 21 | 道夫工作直徑 | Φ706mm | 裸狀Φ698mm |
| 22 | 道夫速度 | 8-35r/min | 快速時運轉 |
| 23 | 道夫變速方式 | 變頻無級調速 | 生頭時用慢速 |
| 24 | 剝棉型式 | 三羅拉剝棉 | |
| 25 | 抄針?lè)绞?/td> | 機上羅拉抄針 | |
| 26 | 適用抄磨輥直徑 | Φ140-Φ160mm | |
| 27 | 牽伸倍數 | 72-132 | |
| 28 | 全機吸風量 | 180m３/h吸口負壓≥800Pa | |
| 29 | 車肚花排出型式 | 車肚簾子輸送裝置 | |
| 30 | 全機吸塵點 | 四個 | |
| 31 | 適用條筒規格 | Φ600 × 900mm, Φ900 × 1100mm |
選用一種 |
| 32 | 拖動功率： 主電機 道夫電機 剝棉清潔輥電機 蓋板清潔輥電機 |
3KW 1.1KW 0.06KW 0.37KW |
（拖動錫林、刺輥、蓋板） （拖動道夫、前壓輥、圈條器、給棉、輸送簾子） （車肚吹槽專用） （拖動清潔輥） |
| 33 | 占地面積 | 長3840 × 寬2061mm | Φ600mm棉條筒 |
| 34 | 機器凈重 | 4500kg |
 |
||
| 1.車肚花吸點 2.給棉羅拉 3.刺輥 4.刺輥分梳板 5.刺輥吸點 6.錫林 7.蓋板 8.蓋板花吸點 9.道夫三角區吸點 10.道夫 11.輸送簾子 12.剝棉羅拉 13.清潔輥吸點 14.皮圈導棉器 15.前壓輥 16.圈條器 | ||
