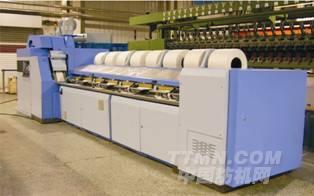

JWF1276型精梳機

經緯紡織機械股份有限公司榆次分公司

2011年09月13日　　來源：中國紡機網 編輯部

JWF1276型精梳機是公司最新研制投產的更高速機型。應用三維技術對鉗板機構、錫林機構、牽伸機構等核心部件進行運動分析，應用新型鉗板平衡裝置，新型分離羅拉傳動機構，采用高強度機架結構，運行速度可達500鉗次/分鐘，質量指標優異。整機技術性能達到同類機型國際先進水平。

主要技術參數及性能指標

1．機械轉速（r/min）　　　　　　　500

2．眼距（并合數8）　　　　　　　　480mm

3. 適用棉纖維長度　 (mm)　　　　　25～51

4．輸出精梳條粗細度　　　　3～6

5．喂入小卷定量　　　　　　60～80

6．落棉率　　　　　　　　　　　　　8～25％

7．理論產量（kg/h）　　　　　　　　73

8．有效輸出長度　　　　　　　25.64

9．牽伸機構　　　　　　　　　　　三上三下、氣動加壓

10．牽伸倍數　　　　　　　　　　　總牽伸9.12～25.12

11．圈條型式　　　　　　　　　　　單筒單圈條成形

12．吸落棉型式　　　　　　　　　　中央吸落棉

13．吸風量（m³/h）　　　　　　　　2880

14．壓力（Pa ）　　　　　　　　　 6～8X10⁵

供氣量（Nm³/h·臺）　　　　　　　　1.5

15．變頻主電機（kW）　　　　　　　5.5

毛刷電機（kW）　　　　　　　　　　 1.1

產品特點

1.產量更高：

JWF1276型精梳機設計速度由450鉗次/分提高為500鉗次/分；

工藝速度由原400鉗次/分提高為450鉗次/分；

產量由原60kg/h提高至70kg/h。

2.工藝運行更加平穩：

JWF1276精梳機對分離羅拉、鉗板平衡及其傳動鏈機構重新優化，進一步降低其運行慣量和加速度，提高擺動機件的抗沖擊性。

JWF1276精梳機對傳動箱體、支撐機架結構重新設計，特別對牽伸傳動部位采用更穩固結構，確保高速運行的平穩減

噪。

3.工藝指標更加優質：

JWF1276精梳機采用適合高速運行的優質梳理元件，應用更適應高倍牽伸的三上三下牽伸方式，保證了高鉗次車速棉條質量的穩定優異。

JWF1276精梳機以速度500鉗次/分為設計目標，在400～450高鉗次生產運轉中，確保機械運轉穩定可靠，為棉纖維在高速車況下的充分伸直及優異的梳理質量提供了設備和工藝保障。

公司簡介：

經緯紡織機械股份有限公司榆次分公司的前身經緯紡織機械廠于1951年動工興建，1954年8月建成投產，占地面積275萬平方米，是中國最大的紡織機械制造基地。公司目前擁有員工3400余名，主要經營紡機主機及配套、紡機專件、非紡機械等幾大業務單元。紡機主機及專件業務是公司的支柱產業，主要生產銷售紡紗機械、化纖機械、織造機械、印染后整理機械及其專配件，主要產品包括細紗機、精梳機、彈力絲機、劍桿織機、轉杯紡紗機等五大類機種數十個機型。細紗機短車市場占有率達到35%以上，細紗機長車約占75%以上市場份額。公司在全國各地設有9個銷售技術服務部，在印尼、孟加拉設有服務機構，產品銷往全國及世界40多個國家和地區。在中國現有的棉紡紗錠中，近一半的紗錠出自經緯。公司技術中心是我國棉紡織機械行業唯一的國家級技術中心，建有一流的產品制造工藝試驗基地。近年來公司先后承擔了“國家紡織專項” 和“全自動轉杯紡和現代自動、連續化棉紡萬錠生產示范線”等多個國家級科研項目，并成功參加“十一五”國家重大科技成就展，參展設備達到國際先進水平。公司建立有比較完善的產品開發、工藝技術、生產制造、市場營銷等經營管理體系，具備鑄造、冷作、機加工、電鍍熱處理、涂裝、裝配等全流程工藝手段，擁有各類先進加工設備4000余臺（套）。擁有國內一流的鈑金柔性線、箱體柔性線、棉紡專件生產線、劍桿織機凸輪生產線、高速彈力絲機熱箱生產線等

流水線生產設備，建有國內第一條細紗機裝配生產線，技術裝備水平位居同行業前列。公司先后獲得國家質量管理獎、國家一級企業、國家火炬計劃重點高新技術企業、國家CIMS應用工程示范企業、全國五一勞動獎狀、中國機械行業企業管理重大創新成果獎、全國用戶雙滿意企業、中國紡織十大品牌文化、中國紡織品牌文化創新獎、國內首家紡機類出口免驗企業、中國質量誠信會員企業、山西省功勛企業、山西省質量信譽 AAA級企業等榮譽稱號，是GB/T19001-2008質量管理體系認證通過企業。
