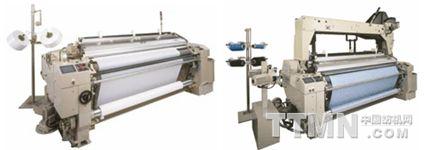

ZW408型噴水織機是津田駒工業株式會社在ZW405型噴水織機的基礎上改進型。孳生型還有ZW408C型。
適織品種 從一般面料到中等厚重的高附加價值織物。
主要結構 有高度剛性的兩側箱型機架，可以減輕高速運轉時的振動。由于振動的減輕，可以實現進一步穩定的引緯和打緯運動，從而保證織物的高品位。
主要的驅動部分是安排在油浴的環境中，從而實現了進一步穩定的高速運轉。
穩定的引緯性能和軟投緯 采用了提高噴射水流集束性的新型噴嘴，實現了小開口時的引緯。另外，即使在超高速運轉中也可以只使用少量的噴射水，從而實現了有益于緯紗的軟引緯。不僅可以提高織物的品位，還可以減少水的消耗。
穩定的織口 采用了強韌的機架結構和高剛性的送經、卷取機構，使織口位置更加穩定，從而織造范圍也從輕薄織物到中等厚重織物，從低密度織物到高密度織物，得到了大幅度的擴大。即使裝載多臂運轉時，振動也可以控制得很輕微，所以組織復雜的織物和不平衡組織織物，都能夠穩定地織造。
從容的引緯 通過打緯曲線的改進，加大了緯紗飛行角度。從而使粗支強捻紗和新合纖的引緯更加穩定，可以織造出高質量的差別織物。同時，經紗開口不夠穩定的織物或者容易發生經紗松弛的織物的織造效果，也得到了大幅度的改善。
PF型噴嘴 在以往的P型噴嘴的基礎上作了改進，進一步提高了噴射水的集束性，實現了較小開口和較少水量中的穩定運轉，以及即使在高速運轉中也能夠有益于經紗和緯紗的軟引緯。特別是在單色塔夫綢的高速織造中，能夠在提高織物質量方面發揮巨大的威力。
SDP測長儲緯裝置 新型SDP是單色專用的測長儲緯裝置。因為不需要儲留緯紗的鼓風機，所以能夠大幅度地節省能源。而且賦予緯紗的張力較小，測長量的誤差也可以控制在最低水平。由于引緯時的氣圈狀態的改善，適用紗的范圍也得到了明顯的擴大。
RDP～A測長儲緯裝置 因為賦予緯紗的最大張力較小，在單色織物的高速織造中，也能夠保證織物的高品位。不用說常規紗，即使是加捻紗、塔斯綸紗、粒結花線、起圈花線等，各種差別化織物均能適應。
OPF光電探緯器 結構簡單且小巧的光電探緯器，可以準確無誤地探測從原紗乃至強捻紗，從細支紗乃至粗支紗，實現高速、穩定的運轉。
FDP—H測長儲緯裝置 以電腦控制而且操作簡便的新型FDP—H，考慮了減小儲留緯紗的張力，因此可以實現從纖細的細支紗、無捻紗乃至粗支紗、強捻紗的穩定儲留。
電動夾絲器、電磁轉換閥等的控制，可以與儲緯器的停緯銷定時一起，在IT鍵盤上輸入和管理。
儲緯器頭部的調節，不論從軟件和硬件方面都更加簡便，同時還提高了高速追從性。還裝備了解舒?zhèn)鞲衅骱蛢暺魃系臄嗑晜鞲衅鳎梢詫崿F(xiàn)進一步高品位的織造。
2C噴嘴隔板 可以使從噴嘴部露出的緯紗前端穩定，從而防止緯紗與緯紗的相互纏結。
超啟動電動機 超啟動電動機，實現了織機啟動轉矩的超高倍率化�？梢苑乐雇＼嚈n和投第一緯時的緯紗松弛。直接連接在曲柄軸上的大容量電磁制動器，實現了織機準確的定位停車。
織物的送經 得到加強的齒輪箱和雙輥送經，適合于輕薄到超厚重的織物，并可以提高織物的品位。不論是配有環錐式變速機的MLO機械式送經，還是操作簡便的EL0電動送經，在防止停車檔方面均萬無一失。
WBS緯紗制動 大幅度地減小投緯結束時發生的峰值張力，可以使高速運轉時強捻紗織物的皺紋均勻。還可以防止低彈絲一類的織物在織造時的緊緯和松緯。
3色自由選緯 3色自由選緯與雙泵的配合，能夠適應不同種類不同支數的織物，可以進一步擴大織造范圍。
電動式緯紗拉回裝置 在織造一部分織物時，將從噴嘴部露出的緯紗前端向回拉直，從而防緯紗與緯紗的相互纏結，使引緯更加穩定。
雙泵 將紗支粗細或者特性差異較大的兩種緯紗，以最佳的引緯方式來配合，從而實現穩定的高速運轉。適合于不同種類、不同紗支的高附加價值織物的高速穩定運轉。
2色擺動式噴嘴 具有獨特結構的擺動機構可以使各噴嘴在最佳的位置引緯，從而使織機運轉更加穩定。而且打緯沖程可以和單色時一樣短，所以能夠減小振動和電耗，有利于高速運轉。
CCL無捕緯邊紗 通過設置于織物外邊的嘴子，不使用捕緯邊紗做出噴嘴對面一側的布邊�？梢员苊馄鹨蛴诓毒曔吋喌墓收�，提高運轉效率。
紗端處理紗單獨驅動裝置 紗端處理紗以專用的桿開口。多臂框架可以全部用于布面織造，同時還有利于高速化、擴大織造適應范圍和節能。
彈力絲專用裝置 噴嘴一側的捕緯器可以調節握持力，以防止緯紗從噴嘴脫出。噴嘴對面一側的張力板可以保持緯紗的張力，從而以穩定的狀態織造出均勻的彈力織物。
前面布經路傾斜型 通過使從織口開始的布經路傾斜，在織造雙重織物等不平衡組織織物時，也能夠避免發生織口的上下移動，實現穩定的織造。
接觸式IT鍵盤(選購件) 新開發了接觸式IT鍵盤。在IT鍵盤上可以集中地進行ELO電動送經、ETU電動卷取以及FDP—H電動鼓筒儲緯等的設定，防止停車檔的設定也變得更加簡便。還可以進行織機運轉狀態的監視。
 |
