無錫絲普蘭噴氣織機制造有限公司的 SPR700 型噴氣織機

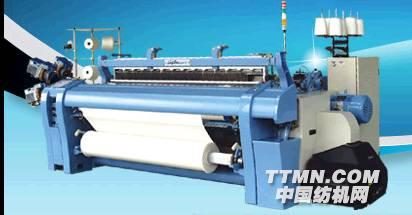

展出三臺不同類型的絲普蘭 SPR700，筘幅分別為 190cm、230cm、360cm。SPR700-PT-ET2C—190 織棉錦布，展示速度 1200r/min，SPR700-PT-ET4C-360 織寬幅純棉府綢，展示速度 670 r/min。這兩臺樣機的速度或入緯率在國內展機中是最高的。
SPR700 的整機結構較先進，自行開發了多 CPU 分散控制方式的織機控制系統，在達到使用要求的前提下很好地控制了電箱成本。樣機采用了 1 個電磁閥控制 2 個輔噴嘴的引緯方式，能有效地降低氣耗，同時也說明控制系統擴展功能強大。

適應品種
高支高密防羽絨布，高支襯衫面料，彈力布，服裝面料，牛仔布，各類混紡交織織物。
引緯系統
采用高推進力主噴嘴，串聯噴嘴作為標準配置。由專用高速IC數字化控制電磁閥的開啟和閉合，電磁閥的動態響應速度快，引緯噴射定時精確，緯紗飛行穩定，既可提高織物的質量，又可降低織機的能源消耗。
儲緯器
采用紗圈分離式儲緯器，積極分離所儲存的緯紗。因此，對于毛羽較長的緯紗也能實現穩定的退繞。氣流穿紗器亦作為標準配置。
電磁閥
具有高速響應性能的進口電磁閥，在既有穩定可靠性能的同時，還有超長的使用壽命。
梭口
梭口設計合理，在確保打緯性能的同時，具有良好的布面質量。
主噴嘴
采用高推進力主噴嘴，主噴嘴的壓力和噴射時間可分別設定。串聯噴嘴作為標準配置，可減小空氣壓力，降低能耗，減小緯紗張力。
緯紗探測器
采用反射式雙光電探緯頭方式，除了探測短緯或彎緯外，還可探測斷緯或長緯。探緯由專用FPGA處理，工作穩定可靠，可避免緯向織疵的出現。
傳動機構
傳動采用直接起動方式，啟動時能自動切換三角形或星行啟動方式。

變頻方式控制慢速正、反轉。
主電機
采用超起動力矩電機，能迅速提高織機第一緯的速度和打緯力，防止停車檔。
電氣控制系統
自主研發和生產的噴氣織機控制系統采用多CPU的分布式控制方案。人機界面、主控系統、電子送經和電子卷?。ㄟx購）等控制單元均有高性能CPU進行獨立控制，保證了數據的處理速度和運算能力，滿足了高速噴氣織機的織造要求。探緯、引緯控制等關鍵信號采用專用FPGA進行處理。
人機界面
人機界面采用57英寸（104英寸作為選擇件）QVGA液晶屏和高可靠性觸摸屏設計，界面采用視窗化設計，人機界面友好，操作簡便。具有參數設定、運轉狀態監控、停機原因顯示、生產管理和參數存儲等功能。
完善的故障檢測和保護
系統設計了完善的故障檢測和保護措施，最大限度地保護人身和設備的安全運行，系統穩定可靠，維修保養方便。
電子送經　
采用張力傳感器實時檢測經紗張力，由送經CPU控制送經AC伺服電機的送經量，可以保持恒定的經紗張力，確?？椢锂a(chǎn)品的質量。
電子卷?。ㄟx配件）
采用AC伺服驅動卷取裝置，由CPU控制卷取速度，使其與織機同步運轉，控制緯紗密度。緯紗密度可在人機界面上進行設定，而不需要變換齒輪。同時通過與電子送經系統的連動操作，使上機工作更加容易進行。可根據不同的組織需要設定不同緯密，編排成一個織造程序，實現變緯密織造。
完善的防止停車檔系統
選擇三角形或星行啟動方法可獲得不同的啟動轉矩，以防止稀路和密路織疵。根據織物的不同品種和可能產生的停車檔狀態，可自由設定織機的停止及啟動角度。根據織機停臺時間和停臺原因，在織機啟動時，自動調整織口至合適位置，防止停車檔，進行高質量的織造?？椏诰o隨功能能在停車后立即向前移動織口，防止緩慢反轉的鋼筘接觸織口，排除了誘發停車檔的因素。再次啟動時，自動調整織口以正常的位置開始

打緯。
