卷取:步進電機卷取,并可在同一織物中出現多達四種緯密.
送經:積極式電子送經,保證在織造過程中片紗張力均勻.
開口:電腦控制,氣動開口,4～20頁片綜.
打緯:可調氣動打緯,或伺服電機驅動凸輪打緯.
可適用于厚重織物.
斷緯可自動停機.
氣源：氣源壓力0.45～0.8Mpa（12寸）最大耗氣量380L/min（20寸24寸）.
電源:額定電壓220伏,頻率:50HZ.
外形尺寸：1560×1135×1200（20英寸）.

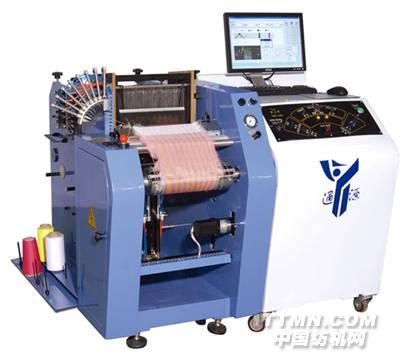

2、結構特點
（1）引緯：進口日本防旋轉選色氣缸左側供緯，剛性劍桿防旋轉氣缸右側引緯。劍桿頭能滿足7s～100s全棉、滌/棉、化纖等各類織物的需要，不脫緯；
（2）送經：進口步進電機驅動送經裝置，電子式自動調整經紗張力。同一織軸滿、空紗張力變化率≤10%。
（3）開口：進口氣動控制元件，多臂開口機構，最多可控制20頁綜框。綜片拆裝方便。綜框采用模拉拔鋁合金型材，硬氧化耐磨處理，滑動副為耐磨材料，不易磨損和變形；
（4）打緯：可調氣動打緯機構，打緯力大，力矩可調;適應高支高密織物。
（5）卷取：采用進口步進電機和進口減速機驅動，電子控制卷取。緯密范圍10～300根/英寸。緯密在100根以內時，允許誤差±2根；也可以采用摩擦卷取,使織物做得更長,緯密保持一致。
（6）中控臺
硬件：P4C2.4GCPU/256M內存/80G硬盤/DVD光驅/15″純平液晶顯示器；
軟件：WINDOWS2000操作系統，含織物紋板設計軟件；

編程部分：運行程序界面友好，易操作；動作協調連貫，沒有誤動作；緯密均勻，無疵點，斷緯率低；
測試部分：輸入，在本界面下方，顯示了當前各個傳感器、接近開關等信號的狀態。輸出，運行測試程序，雙擊對應的按鈕，對應的輸出就會有動作；
操作面板：織樣時，根據需要按下面板上的對應按鈕，按鈕燈亮，就會有相應的動作；
(7)跟進口打樣機相比，有如下主要特點：
中控臺設計新穎，硬件等級高，織物紋板設計
軟件安裝在控制箱內；
②整機機械設計布局合理，采用半封閉和局部全封閉，外形美觀，操作安全；
③步進電機卷取和送經機構：原進口機分布兩側，且裸露，現改為集中一側全封閉，氣動電子控制裝置也由裸露改為封閉，可防塵，減少人為故障，提高使用壽命；
④小經軸結構采用拆卸式彈性聯軸器結構，可橫向很輕松地拆換小經軸；
⑤經位置線更加合理，可手動輕松調節上機張力和經位置線，滿足不同品種織造要求.
⑥可調氣動打緯機構，打緯力大，可滿足高密織物織造。
⑦采用新型插銷式綜框固定座。不易損壞，提高機器的可靠性，操作方便。
⑧主動式剪緯機構。適應各種粗、細支紗線，安全可靠。
⑨采用不間斷電源供電系統,確保了在斷電情況下機器繼續工作,防止電腦文件丟失﹑死機等故障。
