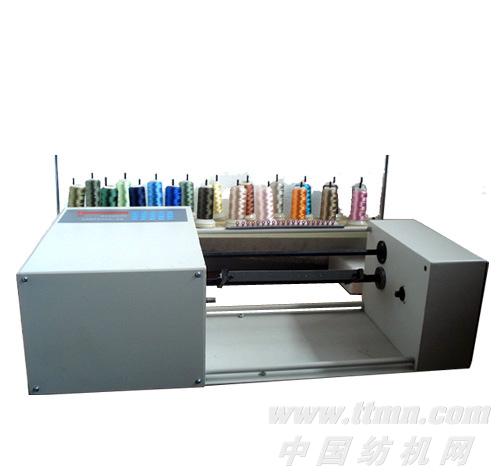

KD-CN型全電腦數控紗線色卡機采用美國 “英特爾” 公司MCS-51系列單片微型計算機配合用戶軟件進行繞線工藝程序控制, 采用直流伺服電機作動力繞線, 步進電機帶動精密滾珠絲杠排線, 可調式漲力放線器過線, 是目前我廠向用戶推出的又一種先進的高精度智能化繞線設備.
本機主要用于制作紗線色卡樣本,可制作單卡和條卡,能設置色距,色數,色長,能在100-300MM長度和10-80MM寬度的硬質卡紙上繞制10-30個色樣,能按不同粗細的繡花線,尼龍線,滌綸線,紗線,和樣板卡長,卡寬自動計算出合理的排線速度, 并隨主軸轉速快慢自動調節同步運行.能自動繞制用戶設定的寬度,層數 ,自動調整色樣間的疏密排列空間和放線的松緊,繞線完畢能自動回到起始位置,用戶設定的所有參數能完整保留在計算機中, 電源關閉不會丟失.
二, 主要技術指標:
1. 可繞紗線直徑 0.03-0.51mm
2. 可繞色卡寬度 0-80mm(可按用戶要求定制)
3. 可繞色卡長度 ≤300mm(可按用戶要求定制)
4. 可繞制色數 1-30種顏色(可按用戶要求定制)
5. 排線初始位置重復精度 ≤0.4mm
6. 工位數 1工位
7. 制動精度 ≤0.02mm
8. 可存儲數據 ≤15組
9. 主軸轉速 0-1400轉/分無級調速
10. 使用電壓 ~220v土5%50Hz
11. 體積 680x400x600mm
12. 毛重 40KG
