CHV110一體化節能柜在注塑機上的應用

紡紗 | 織造 | 針織 | 染整

首頁 >> 紡織學院 >> 正文

CHV110一體化節能柜在注塑機上的應用

發布時間: 2008/1/25 文章出處: 　

　　注塑機變頻節電原理

　　注塑機是一種專用的塑料成型機械,它利用塑料的熱塑性,經加熱融化后,加以高的壓力使其快速流入模腔,經一段時間的保壓和冷卻,成為各種形狀的塑料制品.它的工序過程基本是相同的,大致可分為七個工序工程:鎖模,射膠,保壓,熔膠,冷卻,開模,頂針.

　　傳統定量泵注塑機通常在需要改變負載流量和壓力時,用閥門調節,這時輸入功率變化不大,大量能量以壓力差的形式損耗在閥門上,產生溢流.注塑機的電能消耗主要表現在以下幾個部分:

　　(1)液壓系統油泵的電能消耗
　
　　(2)加熱器的電能消耗

　　(3)循環冷卻水泵的電能消耗(在注塑車間內,一般多臺注塑機共用一臺冷卻水泵),其中液壓油泵電機的用電量占整個注塑機用電量的80%以上,所以降低其耗電量是注塑機節能的關鍵.使用INVT變頻器同時還可以使注塑機油泵電機實現軟起動,提高電機的功率因素COS,動態調整注塑機馬達的輸出功率等,以達到節能的目的.

　　注塑機節電改造項目平均節電率達到25-60%,并且換模待機時還可節省部分電能.由于注塑機油溫下降,冷卻水系統熱交換減少,節省了冷卻水系統能量,擴大了供電系統的容量,一旦增加新注塑機或其它用電設備時就不需增加供電系統設備,減少了大量投資.減緩液壓油變質速度,延長密封件的老化時間,電機及油泵軸承磨損變小,壽命延長
　　
　　·從理論上說，只要是定量泵注塑機就有變頻節電改造的價值。

　　·注塑機節電改造的一般程序：簽定試機協義——試機——測試數據——投資效益分析——批量改造。

　　·物極必反，不追求最大節電率，把節電率和生產效率，穩定性有機的結合起來考慮。

　　·追求最佳性價比，而不追求最短回收期。

　　1、注塑機的工作循環

　�。�1）鎖模：模扳快速接近定模扳（包括慢—快—慢速），且確認無異物存在下，系統轉為高壓，將模板鎖合（保持油缸內壓力）。

　�。�2）射臺前移到位：射臺前時到指定位置（噴嘴與模具緊貼）。

　�。�3）注塑：可設定螺桿以多段速度，壓力和行程，將料筒前端的溶料注入模腔。

　　（4）冷卻和保壓：按設定多種壓力和時間段，保持料筒的壓力，同時模腔冷卻成型。

　�。�5）冷卻和預塑：模腔內制品繼續冷卻，同時液力馬達驅動螺桿旋轉將塑料粒子前推，螺桿在設定的背壓控制下后退，當螺桿后退到預定位置，螺桿停止旋轉，注射油缸按設定松退，預料結束。

　　（6）射臺后退：預塑結束后，射臺后退到指定位置。

　　（7）開模：模扳后退到原位（包括慢—快—慢速）

　�。�8）頂針：頂針頂出制品

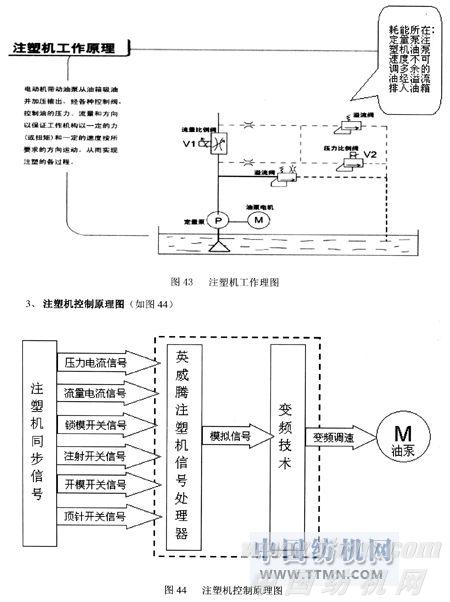

　　2、注塑機工作原理（如圖43）
　
　　3、注塑機控制原理圖（如圖44）

　　

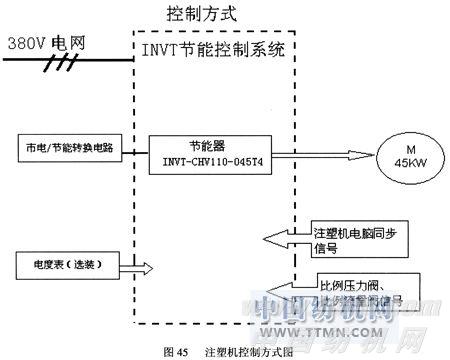

　　4、注塑機控制方式圖（如圖45）

　　以45KW油泵馬達功率為例，采用INVT-CHV110-045-4矢量型變頻一體化節能柜機進行節能改造，控制方式圖如下：

　　5、節能改造原理

　　傳統的注塑機是采用定量泵供油的，注塑過程的各個動作對速度，壓力的要求也不一樣，它是通過注塑機的比例閥采用溢流調節的方式將多余的油旁路流回油箱，在整個過程中，馬達的轉速是不變的，故供油量也是固定的，而由于執行動作是間隙性的，也并不可能是滿負載的，因此定量供油就有很大的浪費空間，據實測至少有50%左右。變頻節能正是針對這一浪費空間，實時檢測來自注塑機數控系統的比例壓力和比例流量信號，適時調整各個工況動作所需的馬達轉速（即流量調節），讓泵出的流量和壓力，則好能滿足系統的需要，而在非動作狀態時（主要是在冷卻狀態），讓馬達停止運行，這樣節能空間就進一步地增大了，故對注塑機進行變頻節能改造能夠帶來巨大的節能效果。

　　定量泵型注塑機在變頻改造前，在每個工作周期內油泵的排量基本不變，負載小時，實際所需流量較小，多余的流量通過溢流閥流掉，能量損失巨大。

　　定量泵型注塑機在變頻節電改造后，在每個工作周期內油泵的流量是隨著負載的變化而改變的，基本消除了溢流損耗，從而節省了大量電能。

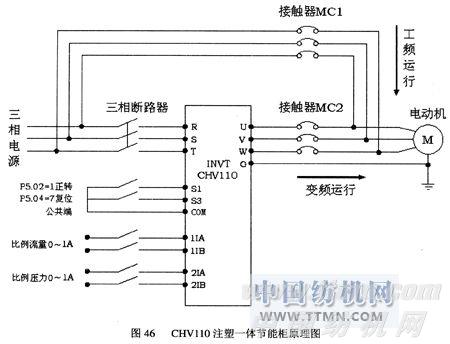

　　6、CHV110注塑一體節能柜原理圖（如圖46）

　　節能改造給企業帶來的競爭優勢

　　·節約大筆的電費，降低了生產成本，提高了企業競爭力
　
　　·降低了企業總的用電負荷，限電時，更多的用電設備可以照常使用，減少了拉閘限電給企業帶來的損失

　　·提高企業員工節能和節約意識，有利于企業全面降低營運成本

　　·建立節能型企業，高效利用資源，企業全面進行節能改造是大勢所趨
