日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

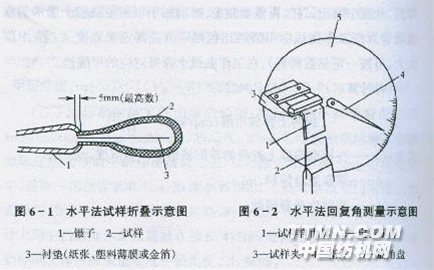

樹(shù)脂整理的目的是為了賦予織物防縮、防皺和耐久壓燙等性能。因此測(cè)試也就圍繞這些性能進(jìn)行測(cè)試。 1．折痕回復(fù)角(防皺度)的測(cè)定 (1)水平法(條樣法)： ①試樣準(zhǔn)備：試樣尺寸為4mm×15mm。 (D將試樣按長(zhǎng)度方向兩端對(duì)齊折疊，然后用寬口鑷夾住，夾住位置從布端起不超過(guò)5mm(圖6—1)，將試樣移至標(biāo)有15mm×20mm標(biāo)記的平板上，使試樣正確定位，隨即輕輕在折痕一邊放上壓力負(fù)荷(10N)，試樣承受負(fù)荷的面積15mm×15mm。試樣在壓力負(fù)荷下保持5min±5s后，卸除負(fù)荷，并用鑷子將試樣轉(zhuǎn)移至回復(fù)角測(cè)量裝置的試樣夾上，夾著試樣一翼，折痕線與水平面相平行，另一翼自由懸掛，并連續(xù)調(diào)節(jié)儀器，使懸垂下來(lái)的自由翼始終保持垂直。從卸下負(fù)荷開(kāi)始計(jì)時(shí)，5min時(shí)讀取的角度即為折痕回復(fù)角。其示意圖見(jiàn)圖6—2。 (2)垂直法(凸形法)： ①試樣準(zhǔn)備：將待測(cè)織物剪成“凸”字形，其下邊長(zhǎng)40mm，上邊長(zhǎng)15mm，高40mm(短邊部分和長(zhǎng)邊部分各占一半)。 ②將準(zhǔn)備好的試樣固定翼(長(zhǎng)邊部分)裝于夾持器上，沿折疊線對(duì)折試樣，中間夾一張玻璃紙。然后在折疊的試樣上放一塊3cm×5cm的玻璃片(調(diào)整承壓面積為2cm×5cm)，再加10N重錘壓5min±5s，到時(shí)間后迅速卸除重錘，將夾持器連同玻璃壓板一起翻轉(zhuǎn)90º(折痕線與水平面垂直)，隨即卸去壓板和玻璃紙，在15s和5min時(shí)，用測(cè)角裝置(量角器或其他測(cè)角裝置)分別讀取急(15s)、緩(5min)折痕回復(fù)角，如圖6—3所示。如遇回復(fù)翼呈彎曲狀態(tài)，則以其根部挺直部分中心線為基準(zhǔn)。 (3)濕折痕回復(fù)角的測(cè)定： ①試樣準(zhǔn)備：同上，即采用何種試驗(yàn)方法，按其要求準(zhǔn)備試樣。 ②試驗(yàn)步驟：將準(zhǔn)備好的試樣浸漬在含0．1
