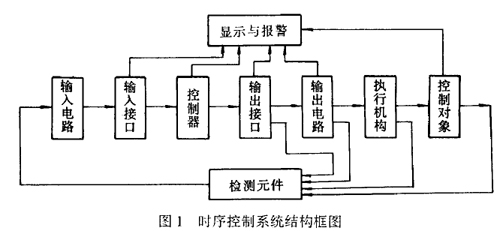

ICEAS工藝過程控制系統，實際上就是一個開關量的邏輯控制問題。它是由曝氣、沉淀、潷水與排泥三個過程組成的時間順序控制系統，通常是由輸入、輸出接口與電路及控制器、執行機構、檢測元件與顯示報警等基本部分組成。如圖1所示。
 |
此系統之核心為控制器，可采用微型計算機，也可用可編程控制器或CPU單片機等。對中小規模的污水處理系統，一般選用PLC作為過程控制系統的主控器比較事宜。因此具有適用面廣、使用方便、功能多且可靠性高，抗干擾能力強，而且編程簡單、易掌握等特點，同時其性價比也比較易為用戶接受，因而是實現機電一體化的理想的控制設備。
以PLC作為主控器的ICEAS工藝過程控制系統，按上述工藝三個階段的處理要求，主要是曝氣與潷水兩大功能系統組成。
1.曝氣系統。該系統由鼓風機、空氣管道、曝氣頭、電動閥門等組成，是為好氧階段提供所需的氣源。
2.潷水系統。這是ICEAS工藝的關鍵設備之一。包括潷水器與潷水驅動器兩部分。前者是由浮筒、溢水槽、下降管、排放總管、大小軸承及密封裝置等組成，均為不銹鋼材質，可將沉淀池的污泥及池內少量的漂浮物截留在總反應池內，同時潷水澄清的排放液。潷水器中由潷水驅動器推動完成潷水功能，具有運行平穩、速度精確、推力大及適用戶外工作等特點，每臺驅動器上均配備上下限位開關和過截保護裝置。
