日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

流化光催化反應器降解4BS染料的研究　

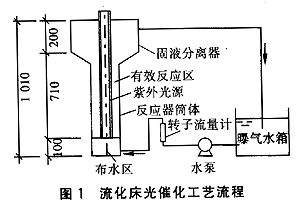

1.1 試驗裝置 試驗裝置(自制)由配水區(qū)、反應區(qū)、紫外光源、固液分離器等部分組成(見圖1)，反應區(qū)的中間設有紫外燈和石英套管。含直接耐酸大紅4BS的原水通過穩(wěn)定水箱連續(xù)定量地進入曝氣水箱中，與反應器循環(huán)出水一起進行曝氣，以提供光催化反應所需的溶解氧。在進水流速的作用下，光催化劑顆粒在反應區(qū)得到充分流化。反應區(qū)的容積為3.7L。 1.2 試驗方法 1.2.1 負載催化劑的制備

制成一定配比的含硅酸鈉與二氧化鈦的均勻懸濁液(負載溶液)，對破碎的耐火磚顆粒(30～40目)載體進行表面處理，然后稱取一定重量的載體浸入負載溶液中，混合均勻后烘干、高溫處理、冷卻。此過程重復數(shù)遍后，用超聲波清洗10min，烘干后待用［1］。 1.2.2光催化氧化的工藝條件試驗 　向水箱中注滿自來水，再加入4BS溶液，開啟水泵及風機，使4BS溶液混合均勻，15min后測定溶液的吸光度，此過程循環(huán)進行，直至達到試驗所需的濃度。然后將500g負載催化劑投 入反應器中，開啟水泵和風機并調節(jié)循環(huán)流量，使有效反應區(qū)內的負載催化劑均勻流化，運行30min，4BS溶液達到吸附平衡后取樣分析。開啟紫外光源，以后每隔一定時間取樣分析。試驗中控制pH＝6.5～7.5，曝氣水箱中DO為9.5mg/L，固液分離器中DO為9. 0mg/L。 1.3 分析方法 4BS濃度測定采用分光光度法。測定樣品時，溶液的pH值調至6.5～7.5，用高速離心機(LD5—2A)分離20min后取上清液，用752紫外可見光柵分光光度計于500nm波長處測定溶液的吸光度。

2 結果與討論

2.1 催化劑濃度的影響 取濃度為25 mg/L的4BS溶液30L，在循環(huán)流量為25L/min時，以20W的紫外燈光照200min，催化劑濃度對光催化降解脫色速率的影響見圖2。

從圖2可以看出，當催化

假定4BS降解脫色反應符合一級動力學模式，根據(jù)ln(C0/C)＝kt可求出不同4BS初始濃度時的反應速率常數(shù)k值(見表1)。

假設k＝nCa0，則lg k＝lg n+algC0。經(jīng)數(shù)學回歸可得到關系式：lg k＝-0.9001-0.76lgC0，相關系數(shù)r＝0.9956。由此可認為降解脫色速

從表2可以看出，在pH＝4.5時，對4BS有較大的去除率，而在堿性條件下去除率較低。 2.4 光源光強的影響 在2.2節(jié)的試驗條件下，光強對4BS(溶液濃度為28 mg/L)光催化降解脫色速率的影響見表3。

從表3可明顯看出，375 W功率光照下的降解速率比20 W功率光照下的快，表明光源光強的 大小對反應速率有明顯的影響。 2.5循環(huán)流量的影響 　在2.2節(jié)的條件下，循環(huán)流量對4BS(溶液濃度為24mg/L)光催化降解脫色速率的影響見表4 。

從表4可以看出，循環(huán)流量對光催化降解脫色速率幾乎沒有影響，這表明在光催化反應器系 統(tǒng)中可忽略溶質向催化劑表面的傳質影響。這是因為在流化床光催化反應器中，循環(huán)流量一般較大，以使反應器中有效區(qū)內的負載催化劑達到充分的流化。 2.6 應系統(tǒng)中無效容積的影響 在2.2節(jié)的條件下，反應系統(tǒng)中無效容積對4BS(溶液濃度為27mg/L)降解脫色效果的影響見圖4。

從圖4可以看出，反應系統(tǒng)的容積越大，4BS降解脫色速率越小。這一點可從下述反應器理論 得到解釋。根據(jù)系統(tǒng)中各組分的形狀及其內部水流的流態(tài)，可認為系統(tǒng)的有效反應區(qū)為理想推流式反應 器(PFR)，其容積為V1，屬光化學反應有效容積；其余部分(固液分離器、曝氣水箱、 水泵和管道等)可近似看作恒流攪拌反應器(CFSTR)，無化學反應，其容積為V2，屬無 效容積。系統(tǒng)模式見圖5。

CFSTR反應器的物料平衡方程為： V2(dC2)dt＝QC1-QC2 (1) 式中　C1——PFR中4BS出水濃度 　C2——CFSTR中4BS的濃度 　Q——循環(huán)流量 對于PFR，有： 　C1＝C2exp(-Θ1k) (2) 式中 k——PFR中4BS降解脫色速率常數(shù) Θ1＝V1/Q——4BS在PFR中的停留時間 將式(2)代入式(1)得： dC2/dt＝-(1/Θ2)［1-exp (-Θ1k)］C2＝-(1Θ2)kappC 2 (3) 式中 Θ2＝V2/Q——4BS在CFSTR中的停留時間 令C0和C2分別代表t＝0和t＝t時4BS在CFSTR中的濃度，根據(jù)式 (3)可得：

在式(4)、(5)中，當循環(huán)流量Q和反應時間t一定時，Θ1為一常數(shù)(因V 1＝3.7 L)，如V2減小，則Θ2減小，可以得出C1、C2降低， 這說明4BS降解脫色速率降低，這與圖4試驗數(shù)據(jù)的趨勢相符合。因此在設計反應器時，減小 系統(tǒng)中的無效容積不僅可減少系統(tǒng)造價，而且可以提高光催化降解速率。

3 結論

①負載于載體表面的TiO2粉末，既保留了光催化功能，又克服了粉末狀態(tài)易流失和難回收的弊端，催化劑可以重復使用； ②4BS溶液的初始pH值、初始濃度、光強等因素對其光催化降解脫色的反應速率有 較大影響； ③因為流化床光催化反應器的循環(huán)流量一般比較大，因而光催化反應區(qū)中的傳質作用可以忽略； ④確定最佳催化劑濃度是提高流化床光催化反應器光催化降解速率的一個重要因素； ⑤在流化床光催化反應系統(tǒng)中，4BS降解脫色速率隨著反應器系統(tǒng)中無效容積的增大而減小。
