一、概述 厭氧處理已經成功地應用于各種高、中濃度的工業廢水處理中。雖然中、高濃度的廢水在相當程度上得到了解決，但是當污水中含有抑制性物質時，如含有硫酸鹽的味精廢水在處理上仍有一定的難度。在厭氧處理領域應用最為廣泛的是UASB反應器，所以本文重點討論UASB反應器的設計方法。但是，其與其它的厭氧處理工藝有一定的共同點，例如，流化床和UASB都有三相分離器。而UASB和厭氧濾床對于布水的要求是一致的，所以結果也可以作為其他反應器設計參考。 .jpg)
.jpg)

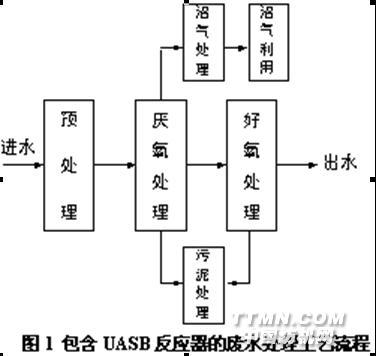

包含厭氧處理單元的水處理過程一般包括預處理、厭氧處理(包括沼氣的收集、處理和利用)、好氧后處理和污泥處理等部分，可以用圖1所示的流程表示。二、UASB系統設計1、預處理設施 一般預處理系統包括粗格柵、細格柵或水力篩、沉砂池、調節(酸化)池、營養鹽和pH調控系統。格柵和沉砂池的目的是去除粗大固體物和無機的可沉固體，這對對于保護各種類型厭氧反應器的布水管免于堵塞是必需的。當污水中含有砂礫時，例如以薯干為原料的釀酒廢水，怎么強調去除砂礫的重要性也不過分。不可生物降解的固體，在厭氧反應器內積累會占據大量的池容，反應器池容的不斷減少最終將導致系統完全失效。 由于厭氧反應對水質、水量和沖擊負荷較為敏感，所以對于工業廢水適當尺寸的調節池，對水質、水量的調節是厭氧反應穩定運行的保證。調節池的作用是均質和均量，一般還可考慮兼有沉淀、混合、加藥、中和和預酸化等功能。在調節池中設有沉淀池時，容積需扣除沉淀區的體積；根據顆?；蚿H調節的要求，當廢水堿度和營養鹽不夠需要補充堿度和營養鹽(N、P)等；可采用計量泵自動投加酸、堿和藥劑，通過調節池水力或機械攪拌達中和作用。 同時，酸化池或兩相系統是去除和改變，對厭氧過程有抑制作用的物質、改善生物反應條件和可生化性也是厭氧預處理的主要手段，也是厭氧預處理的目的之一。僅考慮溶解性廢水時，一般不需考慮酸化作用。對于復雜廢水，可
| 表1國內外生產性UASB裝置的設計負荷統計表 | ||||||||||
| 序號 | 廢水類型 | 負荷kgCOD/m3·d(國外資料) | 負荷kgCOD/m3·d(國內資料) | |||||||
| 平均 | 最高 | 最低 | 廠家數 | 平均 | 最高 | 最低 | 廠家數 | |||
| 1 | 酒精生產 | 11.6 | 15.7 | 7.1 | 7 | 6.5 | 20.0 | 2.0 | 15 | |
| 2 | 啤酒廠 | 9.8 | 18.8 | 5.6 | 80 | 5.3 | 8.0 | 5.0 | 10 | |
| 3 | 造酒廠 | 13.9 | 18.5 | 9.9 | 36 | 6.4 | 10.0 | 4.0 | 8 | |
| 4 | 葡萄酒廠 | 10.2 | 12.0 | 8.0 | 4 | |||||
| 5 | 清涼飲料 | 6.8 | 12.0 | 1.8 | 8 | 5.0 | 5.0 | 5.0 | 12 | |
| 6 | 小麥淀粉 | 8.6 | 10.7 | 6.6 | 6 | < | ||||
| 7 | 淀粉 | 9.2 | 11.4 | 6.4 | 6 | 5.4 | 8.0 | 2.7 | 2 | |
| 8 | 土豆加工等 | 9.5 | 16.8 | 4.0 | 24 | |||||
| 9 | 酵母業 | 9.8 | 12.4 | 6.0 | 16 | 6.0 | 6.0 | 6.0 | 1 | |
| 10 | 檸檬酸生產 | 8.4 | 14.3 | 1.0 | 3 | 14.8 | 20.0 | 6.5 | 3 | |
| 11 | 味精 | 3.2 | 4.0 | 2.3 | 2 | |||||
| 12 | 再生紙,紙漿 | 12.3 | 20.0 | 7.9 | 15 | |||||
| 13 | 造紙 | 12.7 | 38.9 | 6.0 | 39 | | ||||
| 14 | 食品加工 | 9.1 | 13.3 | 0.8 | 10 | 3.5 | 4.0 | 3.0 | 2 | |
| 15 | 屠宰廢水 | 6.2 | 6.2 | 6.2 | 1 | 3.1 | 4.0 | 2.3 | 4 | |
| 16 | 制糖 | 15.2 | 22.5 | 8.2 | 12 | |||||
| 17 | 制藥廠 | 10.9 | 33.2 | 6.3 | 11 | 5.0 | 8.0 | 0.8 | 5 | |
| 18 | 家畜飼料廠 | 10.5 | 10.5 | 10.5 | 1 | |||||
| 19 | 垃圾濾液 | 9.9 | 12.0 | 7.9 | 7 |
b) 經驗公式方法 Lettinga等人采用同樣經驗公式描述不同厭氧處理系統處理生活污水HRT與去除率(E)之間的關系，并且對不同反應器處理生活污水的數據進行了統計，得出了參數值。
式中：C1 ,C2——反應常數。
c) 動力學方法 許多研究者致力于動力學的研究，Henxen和Harremoes(19
| 表2 厭氧動力學參數(Henxen和Harremoes，1982) | ||||
| 培養 | mm(d-1) | Y(mgVSS/mgCOD) | Km[mgCOD/(mgVSS•d)] | Ks(mgCOD/L) |
| 產酸菌 | 2.0 | 0.15 | 13 | 200 |
| 甲烷菌 | 0.4 | 0.03 | 13 | 50 |
| 混合培養 | 0.4 | 0.18 | 2 | --- |
3、UASB反應器的詳細設計 1) 反應器的體積和高度 采用水力停留時間進行設計時，體積(V)按公式(1)或(2)計算。選擇反應器高度的原則是設計、運行和經濟上綜合考慮的結果。從設計、運行方面考慮：高度會影響上升流速，高流速增

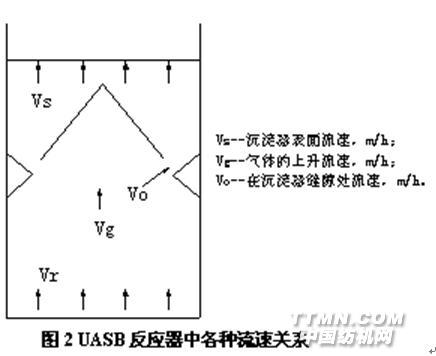

| 表3 UASB和EGSB允許上升流速(平均日流量) | |||
| UASB反應器 | Vr＝0.25~ 0.75~ | 顆粒污泥 絮狀污泥 | |
| Vs≤ | 絮狀污泥 | ||
| ≤ | 顆粒污泥 | ||
| Vo≤ | 顆粒污泥 | ||
| ≤ | 絮狀污泥 | ||
| Vg＝ | 建議最小值 |
3) 反應器的截面積和反應器的長、寬(或直徑) 在確定反應器的容積和高度(H)之后，可確定反應器的截面積(A)。從而確定反應器的長和寬，在同樣的面積下正方形池的周長比矩形池要小，矩形UASB需要更多的建筑材料。以表面積為
三、反應器的配水系統的設計
1、配水孔口負荷 一個進水點服務的最大面積問題是應該進行深入的實驗研究。對于UASB反應器Lettinga建議在完成了起動之后，每個進水點負擔2.0到
| 表4 采用UASB處理主要為溶解性廢水時進水管口負荷 | ||
| 污泥典型 | 每個進水口負荷(m2) | 負荷(kgCOD/m3·d) |
| 顆粒污泥 | 0.5～1 | 2.0 |
| 1～2 | 2～4 | |
| > 2 | >4 | 凝絮狀污泥 > 40kgDS/m3 | 6.5～1 | <1.0 |
| 1～2 | 1～2 | |
| 2～3 | >2 | |
| 中等濃度絮狀污泥 120～ | 1～2 | <1～2 |
| 2～5 | >2 |
2、進水分配系統 進水分配系統的合理設計對UASB處理廠的良好運轉是至關重要的，進水系統兼有配水和水力攪拌的功能，為了這兩個功能的實現，需要滿足如下原則：a) 確保單位面積的進水量基本相同，以防止短路等現象發生；b) 盡可能滿足水力攪拌需要，保證進水有機物與污泥迅速混合；c) 很容易觀察到進水管的堵塞；d) 當堵塞被發現后，很容易被清除。 在生產裝置中采用的進水方式大致可分為間歇式(脈沖式)、連續流、連續與間歇相結合等方式；從布水管的形式有一管多孔、一管一孔和分枝狀等多種形式。 1) 連續進水方式(一管一孔) 為了確保進水均勻分布，每個進水管線僅僅與一個進水點相連接，是最為理想的情況(圖
2) 脈沖進水方式 我國UASB反應器與國外的最為顯著的特點是很多采用脈沖進水方式。有些研究者認
四、氣、固、液三相分離裝置
三相分離器是UASB反應器最有特點和最重要的裝置。它同時具有兩個功能：1) 能收集從分離器下的反應室產生的沼氣；2) 使得在分離器之上的懸浮物沉淀下來。三相分離器設計要點匯總：1) 集氣室的隙縫部分的面積應該占反應器全部面積的15～20％； 2) 在反應器高度為5～7m時，集氣室的高度在1.5～2m；3) 在集氣室內應保持氣液界面以釋放和收集氣體，防止浮渣或泡沫層的形成；
4) 在集氣室的上部應該設置消泡噴嘴，當處理污水有嚴重泡沫問題時消泡；
5) 反射板與隙縫之間的遮蓋應該在100～
6) 出氣管的直管應該充足以保證從集氣室引出沼氣，特別是有泡沫的情況。
對于低濃度污水處理，當水力負荷是限制性設計參數時，在三相分離器縫隙處保持大的過流面積，使得最大的上升流速在這一過水?dāng)嗝嫔媳M可能的低是十分重要的。
五、建筑材料
選擇適當?shù)慕ㄖ牧蠈?duì)于UASB反應器的持久性是非常重要的。防腐較差的UASB反應器在使用3-5年后都出現了嚴重腐蝕，最嚴重的腐蝕出現在反應器上部氣、液交界面。此處H2S可能造成直接化學腐蝕，同時硫化氫被空氣氧化為硫酸或硫酸鹽，使局部pH下降造成間接化學腐蝕。由于厭氧環境下的氧化-還原電位為-300mV，而在氣水交界面的氧化-還原電位為100mV，這就在氣水交界面構成了微電池，形成電化學腐蝕。無論普通鋼材和一般不銹鋼在此處都會被損害。 厭氧反應器應該盡可能的避免采用金屬材料，即使昂貴的不銹鋼也會受到嚴重的腐蝕，而油漆或其他涂料僅僅能起到部分保護。一般反應器池壁最合適的建筑材料是鋼筋混凝土結構，即使混凝土也可能受到化學侵蝕。如果碳酸根和鈣離子的濃度積低于碳酸鈣的
