色欲人妻综合AAAAAAAA网,久草在线免费新视频

打印
字號
- 大
- 中
- 小
收藏

印染廢水脫色的稻殼吸附劑的研制

來源：印染在線　發(fā)布時間：2009年02月27日

用于印染廢水脫色的稻殼吸附劑的研制

洪建捷謝榮輝溫州市糧油科學(xué)研究所　(溫州　325000)摘要：以稻殼為原料研制對印染廢水有強吸附作用的吸附劑。試驗表明,以硫酸活化稻殼的最適條件為:硫酸濃度7·0%、用量30mL/100g稻殼,攪拌均勻后,在130℃下活化50min,此條件下的稻殼活化后對0·10mg/mL次甲基藍溶液的吸附率為42·9%。進一步以雙氧水活化,正交試驗所得最佳工藝為:活化溫度200℃、雙氧水濃度14%、雙氧水用量30mL/100g稻殼、活化時間65min。最佳工藝條件下活化后的稻殼的吸附率平均為86·2%。關(guān)鍵詞：稻殼;吸附劑;印染廢水中圖分類號：TS210.9 文獻標識碼：B 文章編號：1672-5026(2008)04-0051-05稻殼是稻谷加工的副產(chǎn)物,其主要成分是多聚戊糖,粗纖維,木質(zhì)素和灰分。稻殼中的灰分90%左右的成分是SiO2,且稻殼的天然結(jié)構(gòu)中SiO2以網(wǎng)絡(luò)狀處于纖維、木質(zhì)素之中,因而稻殼的機械強度比較好?；诘練さ奶烊唤Y(jié)構(gòu),其多聚戊糖是較易水解的成分,因而通過化學(xué)法活化,在稻殼表面易形成多孔狀,纖維素、木質(zhì)素在活化過程中有部分分子基團暴露,使稻殼吸附能力大大加強。另外,機械強度高也使稻殼更適合制作成吸附材料[1-3]。印染廢水的治理中,染料的降解是最困難的問題。開發(fā)對染料有強烈吸附作用的稻殼吸附劑,將解決印染廢水難治理的問題。稻殼吸附的染料既可回用,也可與稻殼吸附劑共同燃燒,以高溫氧化分解染料,消除污染。我們以稻殼為原料,研究了其化學(xué)活化的工藝,通過對染料實際吸附試驗,確定了最佳的吸附劑活化工藝,并進一步確定了吸附劑應(yīng)用于印染廢水中染料吸附的工藝方法。1　材料與方法1.1　材料與試劑稻殼,溫州市稻谷加工廠收購;次甲基藍、甲苯硫酸、雙氧水、鹽酸、氫氧化鈉、碳酸鈉、單寧、粉末活性炭,均為

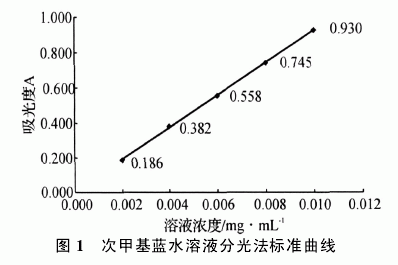

化學(xué)純。1.2　試驗方法1.2.1　稻殼吸附劑的制備稻殼除去泥沙等機械雜質(zhì),粉碎至20目,以自來水配制化學(xué)活化試劑,與碎稻殼攪拌混勻,在100℃以上選擇適宜的活化溫度,活化完成后。再次加入活化方式不同的活化試劑,在150℃以上選擇適宜的活化溫度,通過單因素試驗和正交試驗,以對次甲基藍染料吸附能力強弱為考察指標,選定最適的活化工藝,制備吸附劑樣品。1.2.2　稻殼吸附劑吸附染料的工藝稻殼吸附劑加入次甲基藍水溶液中,以吸附率為考察指標,確定吸附劑用量,吸附時間以及介質(zhì)pH值等主要工藝參數(shù),并明確溫度對吸附效果的影響,以指導(dǎo)實際應(yīng)用。1.2.3　分析檢測方法次甲基藍染料吸附劑的檢測采用可見分光光度法,次甲基藍在可見光區(qū)有強烈的吸收,選用660nm作為檢測波長,以蒸餾水為參比液,測得標準曲線如圖1。
