日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．1．3  EDTA用量

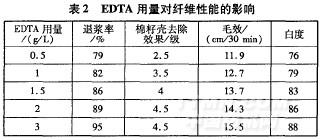

纖維素酶用量為3g／L，滲透劑JFC用量2g／L，雙氧水及燒堿用量均為10 L，考察EDTA用量的影響，結(jié)果見(jiàn)表2。

由表2可知，棉籽殼的去除效果隨著EDTA用量的提高而提高，但EDTA用量超過(guò)2g／L后，作用不再明顯。EDTA作為螯合劑，對(duì)果膠質(zhì)的去除也有較好的促進(jìn)作用，因?yàn)槠淠芘c果膠質(zhì)中的鈣鎂離子有效螯合。隨著果膠質(zhì)中金屬離子的去除，以果膠質(zhì)為骨架的疏水性網(wǎng)狀層中雜質(zhì)間的結(jié)合力下降，精練和水洗時(shí)果膠質(zhì)能從纖維表面的角皮層和初生胞壁中溶落出來(lái)。同時(shí)，附生的蠟質(zhì)和漿料等也隨之松動(dòng)，從而易于被表面活性劑乳化去除。因此，棉織物的退漿率、毛效及白度均隨EDTA用量的提升而有所提高。但是，在去除棉籽殼的過(guò)程中，起決定作用的還是纖維素酶，EDTA只起到輔助作用，在纖維素酶用量不變的情況下，其作用效果有限，因此用量也不必太高。綜合考慮，EDTA用量為2g／L已可滿足生產(chǎn)需要。

2．1．4滲透劑JFC用量

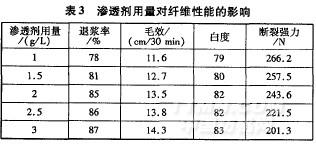

纖維素酶用量3g／L，EDTA用量2g／L，雙氧水及燒堿用量均為l0g／L，滲透劑JFC用量的影響見(jiàn)表3。

由表3可知，滲透劑用量的增加有助于棉織物退漿率、毛效及白度的提高，因?yàn)闈B透劑的加人可促進(jìn)酶及各種助劑向纖維內(nèi)部滲透。但是，纖維素酶被表面活性劑帶人纖維內(nèi)部，不僅對(duì)纖維表層的棉籽殼起不到去除作用，而且還會(huì)對(duì)纖維強(qiáng)力產(chǎn)生較強(qiáng)的負(fù)面影響。因此，為使纖維素酶的作用盡量限制在纖維表面，滲透劑的用量不宜過(guò)高，以2g／L為佳。

2．1．5雙氧水用量

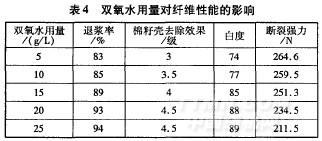

纖維素酶用量3g／L，EDTA用量2g／L，滲透劑JFC用量2g／L，燒堿用量l0 L，雙氧水用量的影響見(jiàn)表4。

堿性雙氧水在漂白過(guò)程中也具有進(jìn)一步去除纖維上剩余漿料、天然色素及天然雜質(zhì)的作用。因此，隨著雙氧水用量的提高，退漿率、棉籽殼的去除效果和白度均進(jìn)一步提高。但雙氧水用量太大，會(huì)造成織物斷裂強(qiáng)力明顯下降。綜合考慮，雙氧水用量定為15g／L。

2．1．6燒堿用量

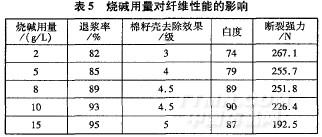

纖維素酶用量3g／L，EDTA用量2g／L，滲透劑JFC用量2g／L，雙氧水用量15 L，考察燒堿用量對(duì)前處理效果的影響，見(jiàn)表5。

由表5可知，隨著燒堿用量增加，棉織物的退漿率及棉籽殼去除效果均不同程度得到提高。但燒堿用量過(guò)高會(huì)使處理液pH值過(guò)高，導(dǎo)致雙氧水分解速率加快，反應(yīng)過(guò)于劇烈，不僅雙氧水得不到充分利用，還會(huì)使纖維過(guò)度損傷，白度下降。因此，燒堿用量選擇8g／L即可。
