日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

在印染加工中棉織物或紗線絲光對(duì)提高棉制品的質(zhì)量尤為重要。經(jīng)絲光后制品的光澤、染色性能、尺寸穩(wěn)定性和彈性都隨之獲得改善和提高。目前最常用的絲光液是 濃燒堿溶液，盡管其它堿金屬如Li、K、Rb、Se的氫氧化物對(duì)纖維素也有一定的膨化作用，但它們的膨化能力隨原子量的增加而降低，且成本較高，沒(méi)有實(shí)際 意義。此外，某些酸和鹽類溶液如硫酸、硝酸、氧化鋅等，雖可使纖維紊纖維膨化，獲得絲光效果，但實(shí)際生產(chǎn)困難，缺少使用價(jià)值。而無(wú)水液氨因分子量小，純度 高，膨化性能優(yōu)良，在6O年代后期進(jìn)行過(guò)絲光研究，產(chǎn)品的光澤和染色性能不如濃燒堿，但手感和尺寸穩(wěn)定性卻更好，因此常用在后整理中。
    雙絲光是指紗線織成織物后進(jìn)行兩次絲光，或紗線絲光后織成織物再絲光，或紗線絲光兩次。具體采用哪種雙絲光方式，可根據(jù)實(shí)際情況進(jìn)行選擇。本實(shí)驗(yàn)利用現(xiàn)有條件對(duì)純棉本白紗線進(jìn)行雙絲光，以探求較好的絲光工藝。
1 實(shí)驗(yàn)部分
    1．1 實(shí)驗(yàn)材料、儀器和方法
    用8．5 teX燒毛紗線，燒堿，耐堿絲光滲透劑等；自制紗線絲光架，單紗強(qiáng)力儀，顯微鏡，測(cè)色儀等。紗線煮練按常規(guī)煮練工藝進(jìn)行。用燒堿和耐堿絲光滲透劑配制不同濃度的絲光溶液此外，配制I2-KI溶液和1M的直接湖藍(lán)染液。
紗線絲光用自制絲光架做不同燒堿濃度、溫度、時(shí)間的雙絲光試驗(yàn)，同時(shí)做無(wú)張力絲光(堿縮)進(jìn)行對(duì)比。
    1．2 性能測(cè)試
    強(qiáng)力測(cè)試 用單紗強(qiáng)力儀測(cè)定處理后的紗線強(qiáng)力；染色及 K／S值的測(cè)定是將處理的紗線用直接湖藍(lán)染色后進(jìn)行測(cè)色得到K／S值，比較染色性能和吸附性能，I2-KI實(shí)驗(yàn)是將處理的紗線用I2-KI溶液上色，比較 得色情況}光澤判斷口是將處理的紗線進(jìn)行切片，觀察橫截面判斷光澤的好壞。
2 結(jié)果與討論
    2．1 燒堿濃度

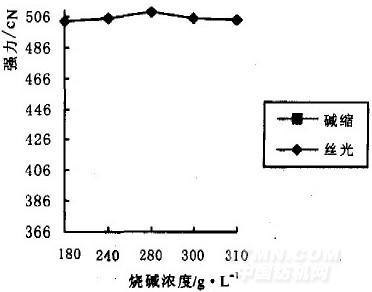

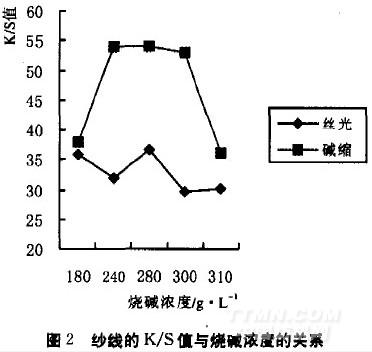

    測(cè)量經(jīng)不同濃度燒堿雙絲光及兩次堿縮后紗線的強(qiáng)力及染色性能、吸附性能變化，結(jié)果如圖1、圖2所示。
