日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1．3．4摩擦牢度的測(cè)試

按GB/T3920-1997《紡織品色牢度試驗(yàn)?zāi)湍Σ晾味取愤M(jìn)行測(cè)試。

1．3．5皂洗牢度的測(cè)試

按GB/T3921．3一l997《紡織品色牢度試驗(yàn)?zāi)拖瓷味龋涸囼?yàn)3》進(jìn)行測(cè)試。

1．3．6同色平衡指數(shù)的計(jì)算

K=(K/S)A/(K/S)B

式中：(K/S)A為PLA的K/S值；(K/S)B為PTT的K/S值。

染料的同色性評(píng)定：當(dāng)K=1時(shí)，PLA纖維和PTT纖維2種纖維同色；當(dāng)K>1時(shí)，PLA纖維色澤深于PTT纖維；當(dāng)K<1時(shí)，PLA纖維色澤淺于PTT纖維。凡同色平衡指數(shù)值越接近1，則同色性越好。

1．3．7分散染料上染率的測(cè)定

分別吸取染色前后染液各1mL，轉(zhuǎn)移至10mL容量瓶中，加入丙酮至刻度，用UV752型紫外可見(jiàn)分光光度計(jì)于最大吸收波長(zhǎng)(λmax)處測(cè)染液光密度Al、A2。

上染百分率=(1一A2V2/A1V1)×100％

式中：A 1為染前染液的光密度；A1為染后染液的光密度；V1為染前染液的體積；V2為染后染液的體積。

1．3．8織物拉伸強(qiáng)力的測(cè)定

按GB/T3923．1—1997《紡織品織物拉伸性能第1部分：斷裂強(qiáng)力和斷裂伸長(zhǎng)率的測(cè)定條樣法》，在YG026C型電子織物強(qiáng)力實(shí)驗(yàn)儀上測(cè)試。

2結(jié)果與分析

2．1染料的選擇

2．1．1活性染料

據(jù)文獻(xiàn)[4—5]介紹，PLA纖維不耐堿，酸性太強(qiáng)會(huì)導(dǎo)致強(qiáng)力受損，但是，一般活性染料染棉過(guò)程中，都需要加入堿劑固色，堿性條件下會(huì)加速PLA組分的降解，影響染色后織物的風(fēng)格。為解決此問(wèn)題，選擇ArgazolN系列活性染料，此染料是含有新型吡啶甲酸活性基團(tuán)的活性染料，無(wú)需堿劑固色，在中性條件下，其活性基團(tuán)能與纖維素纖維發(fā)生反應(yīng)而固著。染液中無(wú)堿性物質(zhì)，可大大減輕污水處理，提高對(duì)環(huán)境的保護(hù)。

2．1．2分散染料

PTT屬于易染型纖維，可用不同溫型的分散染料進(jìn)行染色，在115℃就能染出與PET纖維相媲美甚至更好的色澤[61。PLA纖維是一種聚酯纖維，屬于疏水纖維，玻璃化溫度為57℃，熔點(diǎn)為175℃，不耐高溫，染色溫度宜選擇100～110℃。在此條件下，纖維強(qiáng)力損失較小，同時(shí)染色深度較理想，但用一般分散染料染色后，還原清洗和皂洗時(shí)會(huì)有大量染料流失，所以應(yīng)選用中低溫型分散染料和快速分散染料。有研究表明，PLA用S型分散染料得色淺，選用E型、SE型分散染料在ll0℃條件下染色能夠獲得深濃顏色?？紤]分散染料要對(duì)PLA、PTT同時(shí)染色，選擇中低溫型分散染料比較合適。

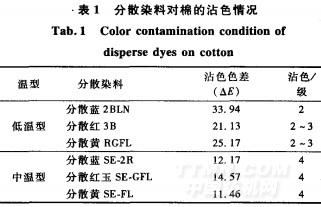

選用低溫型分散染料三原色分散藍(lán)2BLN、分散紅3B、分散黃RGFL和中溫型分散染料三原色分散藍(lán)SE一2R、分散紅玉SE—GFL、分散黃SE-FL為研究對(duì)象，考察2類分散染料對(duì)棉組分的沾色性能，結(jié)果如表1所示。
