日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

在擴(kuò)散劑NNO的作用下，中溫型3種分散染料對棉組分沾色程度進(jìn)一步降低，沾色等級(jí)可達(dá)到4～5級(jí)，這樣就可實(shí)現(xiàn)對PLA/棉/PTT3組分包芯紗針織物可預(yù)料的同色、異色、留白等染色效果。

2．3染色溫度

2．3．1ArgazolN染料固色溫度研究

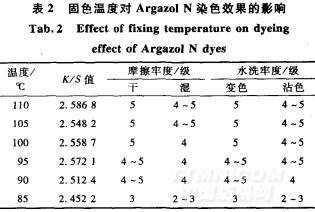

ArgazolN系列活性染料無需堿劑固色，其在中性條件下通過高溫作用固色。研究不同溫度下的固色效果，確定ArgazolN系列活性染料的最低固色溫度，試驗(yàn)結(jié)果如表2所示。

從表2可看出：不同溫度下染色后的得色深度差別不大；隨著固色溫度的降低，各項(xiàng)色牢度有降低的趨勢，當(dāng)固色溫度小于90℃后，有色牢度指標(biāo)達(dá)到不可接受的程度，可見溫度越低，固色效果越差，越來越多的染料會(huì)停留在纖維表面，影響色牢度。ArgazolN染料的固色溫度不能低于90℃。

2．3．2分散染料低溫染色溫度研究

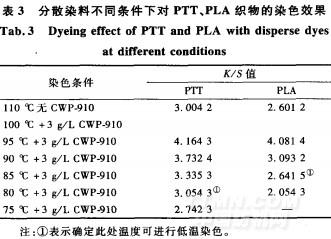

以110℃ PLA、PTT織物常規(guī)染色后深度為標(biāo)準(zhǔn)，考察載體CWP．910加入后對各種染料染色溫度的可降低程度，結(jié)果如表3所示。

從表3數(shù)據(jù)看出，在K/S值和各項(xiàng)色牢度的綜合考察下，載體CWP．910可對同為聚酯纖維的PLA、PTT實(shí)現(xiàn)低溫染色。PLA可在3g/LCWP一910質(zhì)量濃度下，于85℃條件下達(dá)到常規(guī)110oC染色條件下的染色深度，且各項(xiàng)色牢度較好。PTT可在3g/L的CWP-910，80℃條件下達(dá)到常規(guī)110℃染色條件下的染色深度，且各項(xiàng)色牢度較好。

PLA/棉/PTT 3組分包芯紗針織物中PLA組分可在載體作用下85℃低溫染色，PTT組分可在載體作用下80℃低溫染色，加之前面探討的ArgazolN染料對棉組分染色的溫度不能低于90℃，最終確定PLA/棉/PTT包芯紗針織物一浴法染色溫度在90℃下可實(shí)現(xiàn)對3種組分很好的染色效果。相比較PLA/棉/PTT3組分包芯紗針織物常規(guī)染色溫度要在110℃左右，9O℃染色節(jié)能效果明顯。

2．4染色時(shí)間

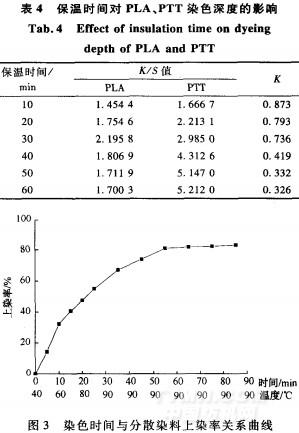

PLA、PTT雖都是聚酯結(jié)構(gòu)，都可用分散染料進(jìn)行染色，但它們的具體分子結(jié)構(gòu)差異較大，決定了二者在同時(shí)染色時(shí)對同種分散染料親和力存在差異，加之PLA/棉/PTT3組分包芯紗針織物中PLA、PTT組分混紡比例不同，染色時(shí)，同一染料用量下，染料對PLA、PTT3組分的質(zhì)量分?jǐn)?shù)也不同，所以PLA、PTT組分染色效果就會(huì)存在差異。按照PLA/棉/PTT 3組分包芯紗針織物中PLA、PTT組分的混紡比例，稱取相同質(zhì)量比的純PLA、PTT紗線進(jìn)行染色試驗(yàn)，測試不同保溫時(shí)間下PLA、PTT織物的染色深度，進(jìn)而得到同色平衡指數(shù)，結(jié)果如表4所示。分散染料上染率與染色時(shí)間的關(guān)系如圖3所示。
