摘 要：采用殼聚糖季銨鹽對(duì)棉織物進(jìn)行改性處理，探討了改性處理對(duì)棉織物水性顏料墨水噴墨印花性能的影響。結(jié)果表明，經(jīng)殼聚糖季銨鹽改性后，棉纖維表面變得光滑，并形成一層薄膜；殼聚糖季銨鹽改性可提高噴墨印花織物的K／S值，當(dāng)殼聚糖季銨鹽用量為0．8％時(shí)，K／S值由原先的3．20提高到4．87；噴墨印花的防滲化性能得到增強(qiáng)，印花清晰度提高，打印0．5 mm線條時(shí)，處理后織物經(jīng)緯向的實(shí)際線寬清晰度分別提高16．5％和12．6％；改性后印花棉織物的彎曲剛度和彎曲滯后矩略有增加，織物手感略微變差。
關(guān)鍵詞：噴墨印花；顏料；殼聚糖季銨鹽；棉織物
O 前言
殼聚糖季銨鹽不僅繼承了殼聚糖良好的生物相容、可降解性等優(yōu)點(diǎn)，還增加了水溶性，具有更佳的抗菌效果及吸濕、保濕性能¨衛(wèi)j。隨著人們環(huán)保意識(shí)的增強(qiáng)，殼聚糖季銨鹽已廣泛應(yīng)用于紡織領(lǐng)域，可賦予織物抗靜電、抗菌 及抗皺 功能。此外，它還可應(yīng)用于纖維素纖維的染色工藝，實(shí)現(xiàn)活性染料少鹽甚至無鹽染色 。
紡織品水性顏料墨水噴墨印花技術(shù)具有印花工藝簡(jiǎn)單、色譜齊全、通用性強(qiáng)、靈活環(huán)保等諸多優(yōu)點(diǎn)。隨著紡織品市場(chǎng)多組分纖維產(chǎn)品的增加，水性顏料墨水的應(yīng)用也13益增加。但是在水性顏料墨水噴墨印花過程中還存在著一些不足，特別是在印花圖案的顏色深度和印花清晰度這兩個(gè)方面尚有待提高。
本試驗(yàn)采用自制的殼聚糖季銨鹽對(duì)棉織物進(jìn)行改性預(yù)處理，觀察棉纖維改性前后表面形態(tài)的變化，探討殼聚糖季銨鹽改性對(duì)棉織物水性顏料墨水噴墨印花的K／S值、印花清晰度、印花效果及織物手感的影響。
1 試驗(yàn)
1．1材料、藥品和儀器
織物 l8．5 tex／l8．5 tex，320根／10 cm x230根／
10 cm，153g／Hl2純棉織物。
藥品 殼聚糖季銨鹽(自制)，顏料墨水(自制)。
儀器 x．Rite Color Premier 8400分光光度儀(美國(guó)愛色麗有限公司)，DZ一3視頻變焦顯微鏡(13本U—nion公司)，KES．FB2織物風(fēng)格評(píng)定系統(tǒng)純彎曲試驗(yàn)儀(日本加藤技研株式會(huì)社)，R210噴墨打印機(jī)(Ep—son公司)，R-3焙烘箱(臺(tái)灣瑞比染色試機(jī)有限公司)，HH-6數(shù)顯恒溫水浴鍋(金壇榮華儀器廠)。
1．2棉織物殼聚糖季銨鹽改性處理
調(diào)節(jié)殼聚糖季銨鹽改性處理液pH值為7，在 70 ℃、浴比l：30的條件下，將棉織物浸漬處理20 min，于90℃下烘燥5 min。
1．3測(cè)試方法
1．3．1纖維表面形態(tài)
采用DZ．3視頻變焦顯微鏡中的圖像采集軟件(Pinnacle Studio Version 8．0)，選擇高倍鏡，用反射光源，采集圖片，觀察纖維的表面形態(tài)。

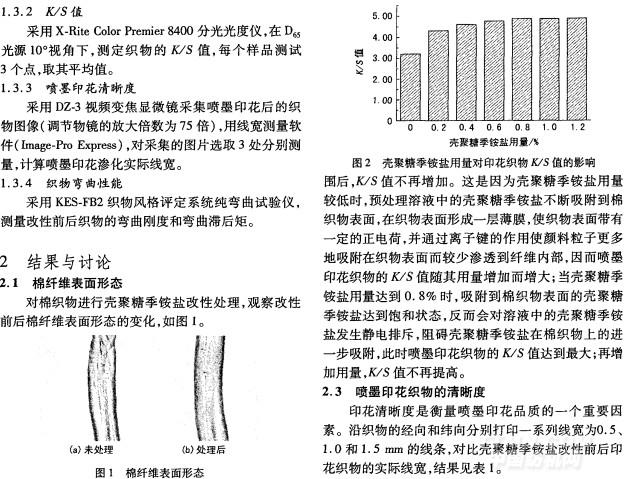

.jpg)

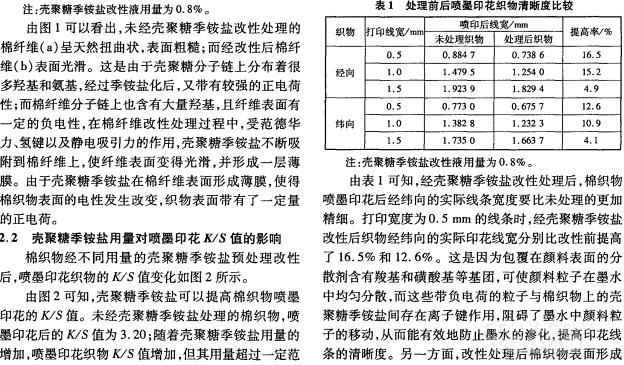

.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
