日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

一層薄膜，纖維表面的溝槽明顯減少，由于毛細效應產(chǎn)生的滲化現(xiàn)象也得到了有效地改善，有助于棉織物印花清晰度的提高。

由表1還可以看出，殼聚糖季銨鹽改性處理前后棉織物緯向打印線寬都要比經(jīng)向的更加精細。這是由于織物的經(jīng)密大于緯密，且在織造過程中經(jīng)紗會受到一定的牽伸力，纖維之間的排列更加致密，取向度較高，這樣墨水在經(jīng)紗上的遷移比較困難。所以，織物緯向的滲化現(xiàn)象沒有經(jīng)向嚴重，印花清晰度較好。

2．4噴墨印花效果

對比殼聚糖季銨鹽改性處理前后棉織物的噴墨印花圖案，改性棉織物印花圖案的色深明顯增加，色澤更加鮮艷，清晰度提高，圖案的層次感提升。這是由于殼聚糖季銨鹽在棉織物表面吸附，使棉織物表面帶有一定量的正電荷，有利于吸附負電性的顏料，能夠有效地阻礙墨水的滲化，從而使印花圖案具有較好的清晰度。

同時，由于殼聚糖季銨鹽在棉織物表面形成了一層薄膜，對顏料墨水往纖維內(nèi)部的滲透存在一定的阻截作用，使得更多的顏料顆粒以離子鍵的作用吸附在織物表面。因此，噴墨印花后織物色深增加，色澤鮮艷，層次感變好。

2．5織物手感

為了考察殼聚糖季銨鹽改性處理前后噴墨印花織物的手感變化，測試了織物的彎曲剛度和彎曲滯后矩的變化。

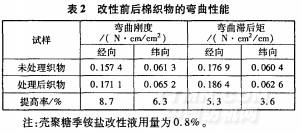

由表2可知，經(jīng)殼聚糖季銨鹽處理后棉織物經(jīng)緯向的彎曲剛度和彎曲滯后矩均有所增加，表明織物手感略有下降。這是由于殼聚糖季銨鹽在棉織物表面吸附沉積，在纖維表面形成薄膜，特別是在紗線的結(jié)點處發(fā)生吸附成膜后，阻礙了紗線的滑動，使得織物的柔軟度和活絡感有所下降。但彎曲剛度和彎曲滯后矩的增加量均很小，經(jīng)緯向的彎曲剛度分別增加了8．7％和6．3％，彎曲滯后矩分別增加了5．3％和3．6％。

3 結(jié)論

(1)棉織物經(jīng)殼聚糖季銨鹽改性后，纖維表面變得光滑，并形成一層薄膜；改性后噴墨印花棉織物的彎曲剛度和彎曲滯后矩略有增加，織物手感略微變差。

(2)殼聚糖季銨鹽改性對噴墨印花織物的K／S值有一定的提高，當殼聚糖季銨鹽用量為0．8％時，K／S值由原先的3．20提高到4．87。

(3)經(jīng)殼聚糖季銨鹽改性后噴墨印花織物的防滲化性能得到增強，印花清晰度提高，沿織物經(jīng)緯向各打印0．5 lln寬的線條，實際線寬分別比改性前提高了16．5％和12．6％。同時，印花圖案的顏色更加鮮艷，圖案層次感也有所提升。∞
