日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

散濕率：(m2—m0)/( m1—m0)      (1)

 (5)透濕性

采用YG601型電腦式織物透濕儀，按GB／T 12704-1991《織物透濕量測定方法透濕杯法》測試織物的透濕性能，按式(2)計(jì)算透濕量(WVT)：

WVT =(24×△m)/(S×t)(2)

式中：WVT—每平方米每天的透濕量／(g／m2·d)

△m 一試樣前后質(zhì)量之差／g

t——測試時(shí)間／h

|s——試樣的試驗(yàn)面積

(6)回復(fù)角

參照GB／T3819-1997(紡織品織物折痕回復(fù)性的測定：回復(fù)角法》測定。

2結(jié)果與討論

2．1整理劑的溶解性能及穩(wěn)定性

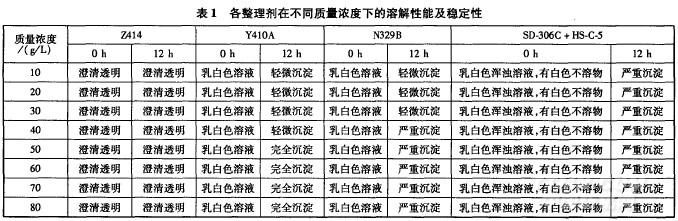

配制不同質(zhì)量濃度的水性聚氨酯溶液，并靜置12h，觀察各整理劑的溶解情況及穩(wěn)定性能，結(jié)果見表1。

從表1可知，各整理劑的穩(wěn)定性依次為Z414>Y410A>N329B>SD一306C+HS—C-5。SD-306C與弱陽離子性的親水硅油HS—C-5復(fù)配，體系很不穩(wěn)定。因此，選擇Z414、Y410A、N329B進(jìn)一步探討其吸濕快干性能。

2．2親水性

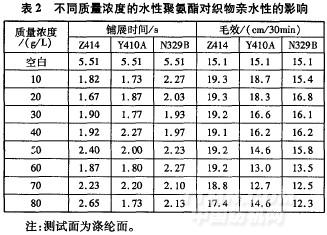

配制不同質(zhì)量濃度的水性聚氨酯工作液，對棉蓋滌針織物進(jìn)行整理，測試整理后織物的毛細(xì)效應(yīng)和潤濕性能，結(jié)果見表2。

從表2可知，織物經(jīng)整理后，滌綸面的液滴鋪展速度明顯提高，毛效也得到了提高，說明水性聚氨酯對滌綸具有親水作用。但是整理劑質(zhì)量濃度太高，如高于50g／L后，液滴鋪展時(shí)間延長，毛效也有所下降。這可能是因?yàn)樗跃郯滨ナ怯晒簿ф湺?或稱硬段)和親水鏈段(或稱軟段)相間排列的線性高分子，在高溫條件下，可與滌綸纖維分子發(fā)生共晶結(jié)合(形成堅(jiān)牢的錨點(diǎn))。而親水鏈段(聚醚鏈段部分)則暴露在滌綸纖維表面形成親水性。對棉纖維而言，親水鏈段與纖維發(fā)生結(jié)合，共晶鏈段則暴露在纖維表面，具有疏水作用。當(dāng)整理劑濃度較低時(shí)，對棉纖維的親水性影響不顯著，毛效顯著提高；而提高濃度，雖然能提高滌綸纖維的親水性，但對棉纖維的疏水作用更大一些，使織物的毛效下降。

由表2還可知，在相同整理劑質(zhì)量濃度下，三種整理劑的吸濕性依次為Z414>Y410A>N329B。
