日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

TS=TS后／TS前×100％(1)

式中：TS一斷強(qiáng)保留率；

TS前一試樣整理前的斷裂強(qiáng)力；

TS后一試樣整理后的斷裂強(qiáng)力。

分別稱取處理前后的真絲織物干質(zhì)量G1、G2，并計(jì)算增重率：

增重率=(G2一G1)／G11×100％(2)

2結(jié)果與討論

2．1檸檬酸用量的確定(單因素)

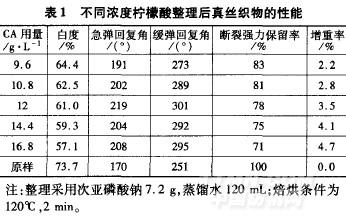

表1顯示了不同濃度檸檬酸整理后真絲織物的白度、折皺回復(fù)角、斷裂強(qiáng)力保留率和增重率的變化，織物的白度隨檸檬酸用量的增加明顯減小，這是由于高溫焙烘使檸檬酸分子中的羥基與鄰位碳原子上的氫共同脫去一分子水，而生成含有不飽和鍵的烏頭酸以及水等，烏頭酸本身呈黃色，導(dǎo)致織物泛黃，白度降低。表1數(shù)據(jù)顯示，隨著CA用量的增加，真絲織物斷裂強(qiáng)力不斷降低，這主要是因?yàn)檎韯〤A和纖維分子產(chǎn)生的共價(jià)交聯(lián)使纖維受外力作用后均勻分配外應(yīng)力的能力下降，造成應(yīng)力集中，大分子鏈更易斷裂，真絲織物經(jīng)CA整理后，抗皺性提高，但強(qiáng)力有所下降?？椢镫SCA用量增加其質(zhì)量不斷增加，增重率可改善真絲織物的厚實(shí)性、防皺性和挺括性。

從表1數(shù)據(jù)發(fā)現(xiàn)，當(dāng)檸檬酸用量超過(guò)l2g／L后，織物的折皺回復(fù)角有所減小，而白度隨檸檬酸用量的增大明顯減小，斷裂強(qiáng)力隨檸檬酸用量的增大而減小。綜合考慮整理后真絲織物的抗皺性、強(qiáng)力及白度值，檸檬酸濃度選擇12g／L可以兼顧各方面的性能要求。

2．2正交試驗(yàn)

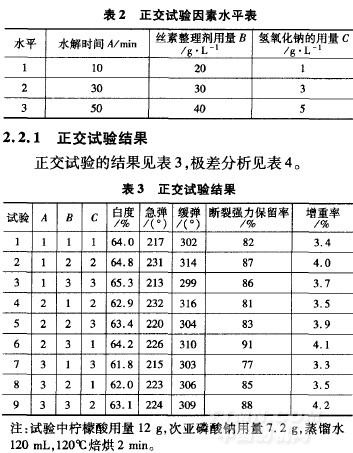

選擇絲素水解時(shí)間、絲素整理劑用量、氫氧化鈉的用量設(shè)計(jì)(3)正交表進(jìn)行試驗(yàn)。整理后的試樣分別進(jìn)行白度、急彈回復(fù)角、緩彈回復(fù)角、斷裂強(qiáng)力、增重率的測(cè)試(見表2)。

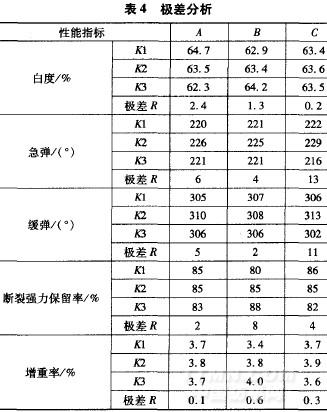

從表4看出，影響白度性能的因素順序是：水解時(shí)間>絲素整理劑用量>氫氧化鈉用量，最佳組合水平為A1B3C2，即水解時(shí)間10min、絲素整理劑用量40g／L、氫氧化鈉用量3g/ L；影響急彈回復(fù)率性能的因素順序是：氫氧化鈉用量>水解時(shí)間>絲素用量，最佳組合水平為，即水解時(shí)間30min，絲素整理劑用量30g／L，氫氧化鈉用量3g／L；影響緩彈回復(fù)率性能的因素順序是：氫氧化鈉用量>水解時(shí)間>絲素用量，最佳組合水平為A2B2C2，即水解時(shí)間30min，絲素整理劑用量30g／L，氫氧化鈉用量3g／L；影響斷裂強(qiáng)力性能的因素順序是：絲素用量>氫氧化鈉用量>水解時(shí)間，最佳組合水平為A1B3C1，即水解時(shí)間lOmin，絲素整理劑用量40g／L，氫氧化鈉用量1g／L；影響增重率性能的因素順序是：絲素用量>水解時(shí)間>氫氧化鈉用量，最佳組合水平為：A2B3C2，即水解時(shí)間30min，絲素用量40 L，氫氧化鈉用量3g／L?？梢姡绊?個(gè)指標(biāo)的因素順序和最優(yōu)方案不同，需采用綜合平衡方法。
