摘 要：采用絲素整理劑和檸檬酸復(fù)配對(duì)真絲綢進(jìn)行防皺整理，研究了絲素水解工藝，絲素、檸檬酸用量以及焙烘溫度和時(shí)間等因素對(duì)整理效果的影響。結(jié)果表明：復(fù)配比單一整理劑的整理效果好，絲素和檸檬酸有較好的協(xié)同效應(yīng)，兩者復(fù)配可改善真絲綢織物的抗皺性，且白度、強(qiáng)力保留率和耐洗性等均可達(dá)到滿意效果。
關(guān)鍵詞：耐久壓燙整理；絲素整理劑；檸檬酸；絲織物
0前言
近年來，環(huán)保的呼聲越來越高，而絲素整理劑的問世，正符合了人們的環(huán)保要求。以水溶性絲素蛋白為代表的生物整理劑，以其安全、無毒和良好的生物相容性而備受關(guān)注，且該試劑的制備工藝簡單，所用原材料和化學(xué)藥品成本低廉[1,2]。但絲素整理劑在真絲織物上的應(yīng)用研究并不多見。由于絲素分子結(jié)構(gòu)中缺少能和真絲發(fā)生共價(jià)交聯(lián)的基團(tuán)，單獨(dú)使用，固著效果較差。本試驗(yàn)采用自制的絲素整理劑與檸檬酸復(fù)配對(duì)真絲織物進(jìn)行整理，整理后的織物具有較好的抗皺性，且耐洗牢度良好，整理品手感柔和，保持了真絲綢原有的風(fēng)格和品質(zhì)。
1 試驗(yàn)
1.1材料及化學(xué)藥品
材料 11216真絲電力紡，真絲下腳料。
藥品 氫氧化鈉，鹽酸，檸檬酸，次亞磷酸鈉（均為分析純），滲透劑JFC（工業(yè)級(jí)），絲素整理劑（自制）。
1.2試驗(yàn)方法
1.2.1 絲素整理劑的制備
廢絲下腳料脫膠y絲素y NaOH水解y HCl中和y活性炭吸附、過濾v透析膜截留分子質(zhì)量14 000）y絲素整理劑y加入檸檬酸復(fù)配整理劑
1.2.2防皺整理工藝
浸軋整理液（室溫，二浸二軋，軋液率90/0）y預(yù)烘（80e@min）y焙烘y水洗（60 e@5min）y烘干（80e）
1.3 測(cè)試
1.3.1折皺回復(fù)角
按GB/T3819）19975紡織品織物折痕回復(fù)性的測(cè)試回復(fù)角法6中的標(biāo)準(zhǔn)垂直法測(cè)試，在YG（B）541D20型全自動(dòng)數(shù)字式織物折皺彈性儀上測(cè)試，經(jīng)緯向各測(cè)5次，取平均值。
1.3.2斷裂強(qiáng)力
按GB/T 3923 1）19975紡織品織物拉伸性能第一部分：斷裂強(qiáng)力和斷裂伸長率的測(cè)試條樣法6在YG026C型電子織物強(qiáng)力機(jī)上測(cè)試，按式（1）計(jì)算斷裂強(qiáng)力保留率：
TS=@100% （1）
式中：TS后）））試樣整理后的斷裂強(qiáng)力：
TS前）））試樣整理前的斷裂強(qiáng)力。
1.3.3白度
在WS2SD d/o色度白度計(jì)上測(cè)試，將試樣疊成8層，經(jīng)緯向各測(cè)5次，取平均值。
2結(jié)果與討論
2.1水溶性絲素的水解條件
2.1.1水解溫度的影響
分別在60, 80和100e下水解廢絲，并用制得的絲素液整理蠶絲織物，測(cè)定整理后織物的折皺回復(fù)角。結(jié)果表明：溫度越高，整理效果越好。溫度高有利于廢絲水解，以下試驗(yàn)選用在100e條件下水解廢絲。
2.1.2水解時(shí)間
將絲素液在100e條件下，用1mol/L NaOH水解不同時(shí)間，中和后，按1. 2節(jié)整理工藝對(duì)真絲織物進(jìn)行整理，其防皺效果見表1。

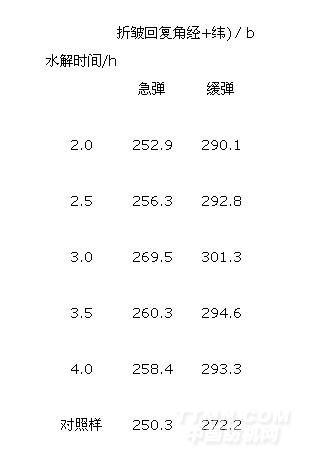

表1 水解時(shí)間對(duì)織物防皺性能的影響
.jpg)
注：絲素整理劑20 g/L檸檬酸4%，次亞磷酸鈉10g/L；對(duì)照樣為浸軋y烘干y焙烘。表2同。
由表1可看出，隨著水解時(shí)間延長，折皺回復(fù)角增加。超過3h后，折皺回復(fù)角有些下降。原因可能是絲素水解時(shí)間短，水解程度低，整理劑的分子質(zhì)量過大，不利于滲透到纖維的非結(jié)晶區(qū)；時(shí)間過長，整理劑分子質(zhì)量過小，不易與纖維發(fā)生交聯(lián)，不耐水洗[3]。因此固定水解時(shí)間為3h。
2.1.3堿用量
選用0.5，1.0.1.5和2.0mol/L的NaOH溶液水解廢絲，并用制得的絲素液整理蠶絲織物，測(cè)定整理后織物的折皺回復(fù)角，結(jié)果見表2。

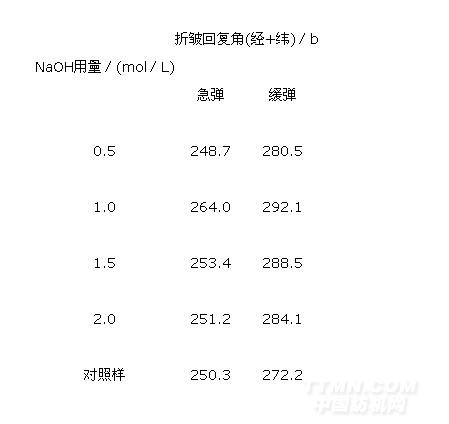

表2 堿用量對(duì)織物防皺性能的影響
.jpg)
由表2可知，絲素液對(duì)蠶絲織物有一定的防皺效果，這是因?yàn)榻z素與蠶絲纖維的結(jié)構(gòu)完全相同，都是由天然蛋白質(zhì)分子所組成。絲素分子中含有一定量的游離氨基、羧基、羥基等活性基團(tuán)，對(duì)真絲有強(qiáng)烈的吸附作用，能與蠶絲大分子上的活性基團(tuán)形成氫鍵、鹽鍵、酯鍵、范德華力等結(jié)合，起到一定的抗皺作用[4]。另外，當(dāng)NaOH用量為1mol/L時(shí)，蠶絲織物的折皺回復(fù)角最大。而NaOH用量過高或過低，都使防皺效果降低，這是因?yàn)檫^低時(shí)水解不徹底，而使絲素分子過大不容易進(jìn)入纖維內(nèi)部，整理效果不明顯；濃度高時(shí)會(huì)使絲素分子過小，而小的絲素分子雖易進(jìn)入纖維內(nèi)部，但不易與纖維交聯(lián)。試驗(yàn)確定選用1mol/L的NaOH溶液水解廢絲。
2.2絲素與檸檬酸復(fù)配工藝
2.2.1絲素用量
以2 1節(jié)確定的水解條件水解絲素，固定檸檬酸用量4%，改變絲素用量與檸檬酸復(fù)配，按1.2節(jié)工藝對(duì)真絲織物進(jìn)行整理，其防皺效果見圖1。
.jpg)
圖1 絲素整理劑用量對(duì)防皺效果的影響
由圖1可看出，真絲經(jīng)絲素整理后，其折皺回復(fù)角隨絲素用量的增大而提高。這是由于檸檬酸為多元羧酸，能和絲素以及真絲織物中的羥基、氨基等發(fā)生反應(yīng)，形成絲素、檸檬酸、真絲間的網(wǎng)狀結(jié)構(gòu)。隨著絲素整理劑用量的增加，纖維內(nèi)的共價(jià)交聯(lián)不斷增多，因此，真絲織物的折皺回復(fù)性提高。絲素用量超過40g/L時(shí)，其急彈和緩彈折皺回復(fù)性有所下降，這是由于絲素用量過高，整理劑黏度過大，大部分絲素分子只能附著在纖維表面[4]，不利于絲素、真絲和檸檬酸間的交聯(lián)反應(yīng)，造成折皺回復(fù)性下降，織物手感變硬。因此，確定絲素用量為40g/L。
2.2.2檸檬酸用量
固定絲素用量為40g/L改變整理液中檸檬酸的用量，按1.2節(jié)整理工藝對(duì)真絲織物進(jìn)行整理，其防皺效果見圖2。
.jpg)
圖2 檸檬酸整理劑用量對(duì)防皺效果的影響
從圖2可知，檸檬酸用量為6%時(shí)，織物的折皺回復(fù)角最大。超過6%時(shí)，折皺回復(fù)角下降。在高溫焙烘下，檸檬酸可通過酯化交聯(lián)在纖維無定形區(qū)形成網(wǎng)狀結(jié)構(gòu)，在檸檬酸與絲素之間形成交聯(lián)，提高了折皺回復(fù)角：同時(shí)隨著檸檬酸用量的增加，織物手感粗糙，此時(shí)在織物表面形成了一層較厚的樹脂層，降低了織物的回彈性。
2.3絲素與檸檬酸復(fù)配整理工藝條件的確定
配制整理液（絲素整理劑40g/L檸檬酸6%，次亞磷酸鈉10g/L分別改變焙烘溫度及焙烘時(shí)間，對(duì)真絲織物進(jìn)行整理，以確定最佳整理工藝條件。
[1][2]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
