日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.3.1  焙烘溫度

焙烘溫度對真絲織物防皺效果的影響見表3。

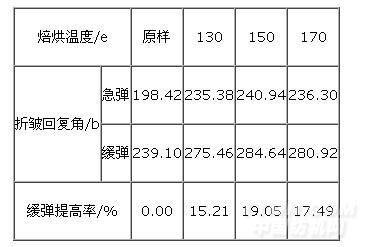

表3  焙烘溫度對織物防皺性能的影響

由表3可知，焙烘溫度對整理效果非常重要，溫度過低，不足以提供反應(yīng)所需的能量，交聯(lián)反應(yīng)不完全，防皺效果不理想：溫度過高，又會使反應(yīng)速率過快，造成反應(yīng)不均勻，影響織物的手感和抗皺性；另外，檸檬酸分子也會因為高溫失水變成烏頭酸或衣康酸。而衣康酸和烏頭酸含有不飽和雙鍵，焙烘時易使織物發(fā)黃[4]，因而焙烘溫度以150 e為宜。

2.3.2焙烘時間

選用不同焙烘時間來整理真絲織物，測定整理后織物的折皺回復(fù)角，結(jié)果見表4。

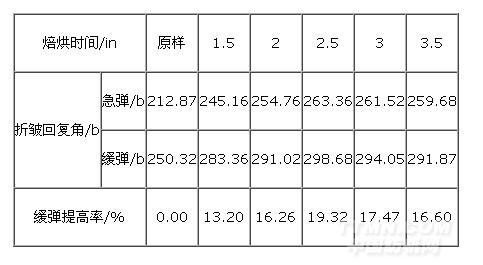

表4焙烘時間對織物防皺性能的影響

由表4可看出，焙烘時間越長，整理效果越好。當(dāng)焙烘時間為2 5mn時，折皺回復(fù)角最大，繼續(xù)延長焙烘時間織物，折皺回復(fù)角有所下降。這是因為隨焙烘時間的延長，酯化交聯(lián)結(jié)構(gòu)逐漸形成，織物的折皺回復(fù)角逐漸加大，但焙烘時間太長，脫羥基副反應(yīng)和水解程度加大，引起抗皺性能有所下降，另外也會引起織物強力和白度的下降[4]。因此，試驗選擇焙烘時間為2.5min。

綜上所述，絲素40 g/L檸檬酸60 g/L亞磷酸鈉10g/L，在150 e下焙烘2.5min處理后的真絲綢織物具有較好的防皺效果。

2.4洗滌次數(shù)對抗皺性能的影響

按上述確定的工藝對真絲織物進行整理，再經(jīng)多次洗滌，其整理效果見表5。

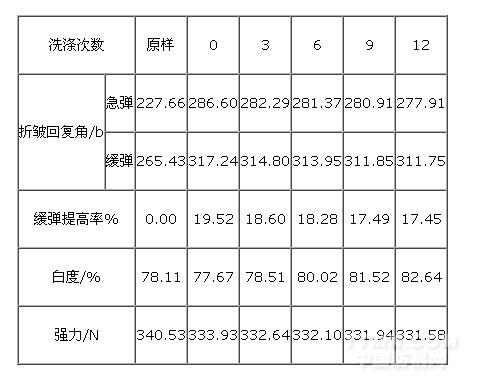

表5  整理前后織物耐水洗性能變化

整理后織物折皺回復(fù)角增加，強力和白度下降不明顯。隨著洗滌次數(shù)的增加，折皺回復(fù)角值雖有降低，但仍比原樣高得多，說明經(jīng)過高溫焙烘后，絲素、檸檬酸在蠶絲織物上的固著比較穩(wěn)定，具有較好的耐洗性能。

3  結(jié)論

（1）真絲下腳料采用1 mol/LNaOH,100 e處理3 h可以得到合適的絲素蛋白分子，對真絲綢防皺整理效果較好。

（2）絲素與檸檬酸復(fù)配整理真絲綢較單獨使用檸檬酸或絲素整理效果更好，說明絲素和檸檬酸復(fù)配具有較好的協(xié)同效應(yīng)。優(yōu)化的整理條件為：水解絲素40g/L檸檬酸6%，次亞硫酸鈉10g/L，在150 e處理2.5mim。整理織物的折皺回復(fù)性有顯著提高，且經(jīng)多次洗滌后緩彈仍能提高17.45％，說明具有較好的耐洗性能，且強力損失不大。
