日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

焙烘時間對整理效果的影響見表4。

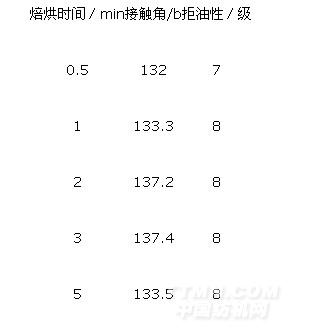

表4  焙烘時間對拒水拒油性能的影響

從表4可看出，焙烘時間過短，拒水拒油整理效果不佳，這是因為有機氟在較短的時間內(nèi)不能完全自聚或成膜，只有當焙烘時間充分才能達到理想的整理效果。焙烘時間選3min。

綜上所述，拒水拒油整理劑Oleophobol對腈氯綸/棉混紡織物整理的最優(yōu)工藝條件為：Oleophobol 60g/L，交聯(lián)劑20 g/L，滲透劑FC 1 g/L，100e預(yù)烘3min 150e焙烘3min。

2.6整理前后織物的接觸角比較

未經(jīng)拒水拒油整理的織物，液滴接觸織物表面瞬間的接觸角情況見圖2（a），之后在短時間（約5 s）內(nèi)潤濕織物表面并迅速鋪展開來[圖2（b）]；而經(jīng)Oleo2 phobol最優(yōu)工藝整理后的接觸角為137.4b[圖2（c）]。

2.7整理后織物的性能測試

織物經(jīng)最優(yōu)工藝整理后阻燃性能和強力見表5。

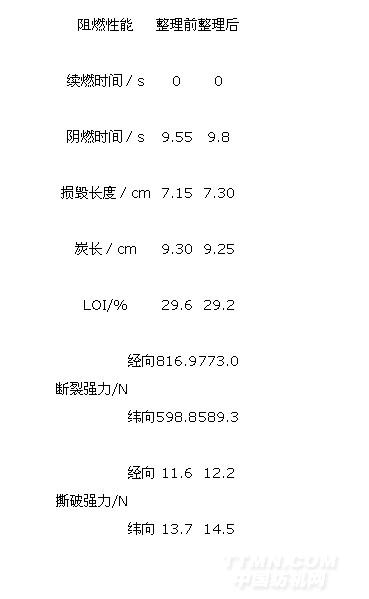

表5  整理前后織物阻燃性能和強力的變化

從表5可以看出，用Oleophobol整理劑對腈氯綸/棉混紡織物進行拒水拒油整理后，除續(xù)燃時間外，織物其它阻燃性稍有變化，陰燃時間延長0.25 s損毀長度增加0.15 cm，炭長和LOI值略有降低，但仍能滿足阻燃紡織品的服用要求。此外，整理后織物的斷裂強力下降不大，而撕破強力略有提高，說明Oleophobol整理劑對腈氯綸/棉混紡織物的損傷較小。

3  結(jié)語

（1）通過對腈氯綸/棉混紡織物的熱重曲線分析，發(fā)現(xiàn)該纖維的耐高溫性能不夠理想，溫度達250e左右時會發(fā)生較明顯失重，故整理溫度不宜超過200e。

（2）腈氯綸/棉混紡織物Oleophobol整理的優(yōu)化工藝條件為：Oleophobol整理劑60 g兒交聯(lián)劑20g/L，滲透劑.IFC 1g/l 100e預(yù)烘3mh＼150e焙烘3min。整理后，織物的接觸角為137 4h拒油等級可達8級。

（3）經(jīng)最優(yōu)工藝整理的腈氯綸/棉混紡織物，各項性能指標和強力變化都不大，說明整理劑Oleophobol基本不影響該混紡織物自身性能。
