日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

摘  要：采用HS1100有機氟拒水拒油整理劑對芳砜綸廚師服面料進行整理。探討了整理劑用量、焙烘溫度、焙烘時間等因素對廚師服面料整理效果的影響。優(yōu)化確定了整理工藝條件：整理劑用量40 g/L,焙烘溫度190℃，焙烘時間5mim；測試了整理織物風(fēng)格、透氣性能和耐水洗性能。結(jié)果表明，整理后的廚師服具有優(yōu)良的拒水拒油效果，經(jīng)5次標(biāo)準(zhǔn)水洗后，拒水等級仍可達10級，拒油等級達7～8級。

關(guān)鍵詞：防水整理；防油整理；整理劑；芳砜綸織物

0  前言

臟水、油漬等污物對廚師服的沾污很常見，加上阻燃、耐高溫的需要，餐飲行業(yè)對廚師服的功能性要求越來越高。芳砜綸系上海市紡織科學(xué)研究院和上海市合成纖維研究所自主研制的耐高溫纖維，采用芳砜綸作為面料，可保證其阻燃、耐高溫性能，并通過拒水拒油整理，使織物獲得良好的服用性能，也不影響織物風(fēng)格。

本試驗采用HS1100含氟防水防油防污整理劑，對用于廚師服的芳砜綸織物進行軋烘焙整理。整理后織物具有很好的防水防油防污效果，耐洗性良好，無需使用含甲醛的架橋劑，符合生態(tài)紡織晶要求。

1試驗

1.1試驗材料及儀器

（1）織物  芳砜綸織物（上海新紡織產(chǎn)業(yè)用品有限公司）

（2）試劑  HS1100含氟防水防油防污整理劑瞄特國際集團）。

（3）儀器  HH-4數(shù)顯恒溫水浴鍋（金壇榮華儀器制造有限公司），EHP 350MM型微調(diào)水平軋車（英國ROACHES公司），KESFB3/2/1-AUTO-A織物風(fēng)格儀評價系統(tǒng)（附自動壓縮試驗儀啟動純彎曲試驗儀啟動拉伸剪切試驗儀，日本加藤技研株式會社），YG461E數(shù)字式透氣量儀濘波紡織儀器廠），Y（B）089A型全自動縮水率試驗儀（溫州大榮紡織標(biāo)準(zhǔn)儀器廠），DSA100型液滴形狀分析儀德國Kruss公司）。

1 2試驗方法

1 2 1拒水拒油整理工藝與正交試驗

工藝流程  去離子水浸泡書然風(fēng)干→一浸一軋（軋液率70％）→烘干（100℃×2min）→焙烘

選擇影響織物拒水拒油整理效果的三個主要因素：整理劑用量、焙烘溫度和焙烘時間，進行3因素3水平正交試驗[L9（33）]，測試了拒水和拒油等級。根據(jù)極差分析得出HSll00整理劑對芳砜綸織物拒水拒油整理的優(yōu)化工藝條件[1]。

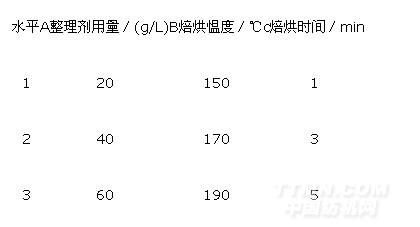

表1正交試驗設(shè)計表

1.2.2拒水效果測試

將異丙醇與水以不同體積比混合，建立標(biāo)準(zhǔn)測試液體系，按3M-Ⅱ-1988測試方法進行拒水效果測試 （見表2）。

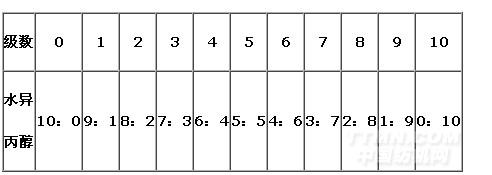

表2 3M—Ⅱ-1988~測試標(biāo)準(zhǔn)液體系[2]

在試樣上相距40n的三處位置，按級數(shù)由低到高滴加直徑為5mm域5mL）的液滴，10 s內(nèi)以3滴中2滴或以上未濕潤為通過[3]；再用高一級別的試液進行試驗，至不通過為止。取最后通過的級別為該織物的拒水等級[3]。

1.1.3拒油效果測試

在25℃條件下，采用DSA100型液滴形狀分析儀以最大氣泡法測定廚房基本用油的表面張力值，自制拒油測試液體系帆表3）。參考AATCC-118-1983拒油測試標(biāo)準(zhǔn)，對自制拒油測試液進行測試。

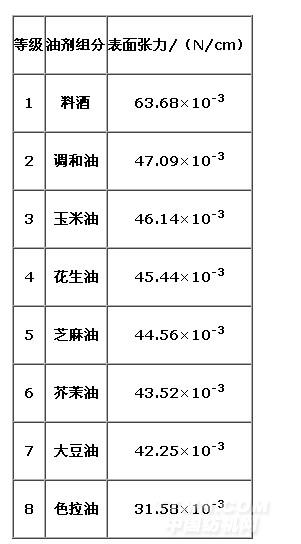

表9  自制拒油測試液體系

根據(jù)表3測試液體系，按等級從低到高選取油劑，在試樣上相距4cm的三處位置，滴加直徑為5mm域5mL）的液滴，30 s未濕潤則通過該等級。取最后通過的等級為該織物的拒油等級[2]。

1.2.4織物風(fēng)格測試

參考FZ/T 01054.1—1999《織物風(fēng)格試驗方法總則》進行采樣。要求樣品表面平整，無褶皺、拱曲或卷邊，無明顯疵點；在距布邊10cm內(nèi)，按階梯形排列方式把試樣剪成20cm×20cm見方；試樣分經(jīng)向和緯向，試驗方向平行于經(jīng)紗域緯紗），各試樣不含相同的經(jīng)紗域緯紗）[4]。采用KESFB3/2/1-AUTO-A織物風(fēng)格評價系統(tǒng)測試儀，測試織物的自動壓縮鈍彎曲/拉伸剪切性能。

1.1.5透氣性能測試

按GB/T 5453  1997《紡織品織物透氣性的測定標(biāo)準(zhǔn)》，把試樣裁成20cm×0cm，測試條件為：樣品溫度（20±2）℃，環(huán)境濕度（65±2）％，壓力差100Pa,在YG461E數(shù)字式透氣量儀上進行測試，同一樣品的不同部位測試10次，取平均值[4]。

1.1.6耐洗性能測試

按GB/T 8629—2001《紡織品試驗用家庭洗滌和干燥程序標(biāo)準(zhǔn)進行4A洗滌和翻滾烘干，進行5次洗滌。

2結(jié)果及分析

2.1正交試驗結(jié)果及分析

芳砜綸織物經(jīng)HSll00有機氟拒水拒油整理劑處理后，其拒水拒油結(jié)果見表4。

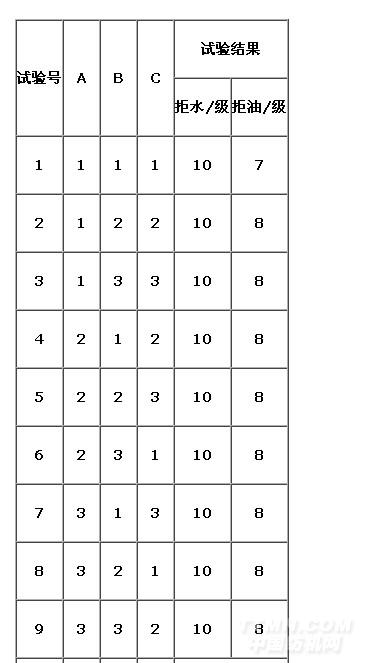

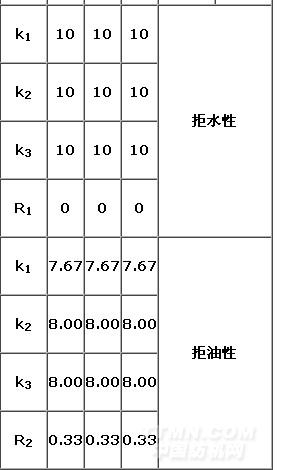

表4正交試驗結(jié)果和分析

 從表4可以看出，9組試樣的拒水等級均達到10級；2～9號8組試樣的拒油等級均為8級，可以達到廚師服的要求。

由于整理織物的拒水拒油效果顯著，因此對于整理劑用量、焙烘溫度和時間，可結(jié)合織物的風(fēng)格、透氣性、耐洗性等要求進行選擇，以獲得合適的整理方案。

2.2織物風(fēng)格測試結(jié)果分析

1.2.1不同整理方法對織物壓縮性能的影響

根據(jù)1.2.4節(jié)織物風(fēng)格測試要求，對原織物試驗號0）和拒水拒油整理后的9種織物進行壓縮性能測試，包括壓縮線性度（LC），壓縮能量仰（WC）和壓縮回彈性（RC）。測試結(jié)果見表5。
