日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由圖1可見，拒水拒油整理織物的透氣性能普遍降低。1，5，6和9號試樣，其透氣性能比較接近；2，3，4，7和8號試樣，其透氣性能略低于前一組試樣。總體上，拒水拒油整理對織物的透氣性能影響不大，均保持在130mm/s以上。

2.4耐洗性能測試結果分析

按照1. 2. 6節(jié)耐洗性能測試要求，對整理后織物進行5次水洗后性能測試，結果見表9。

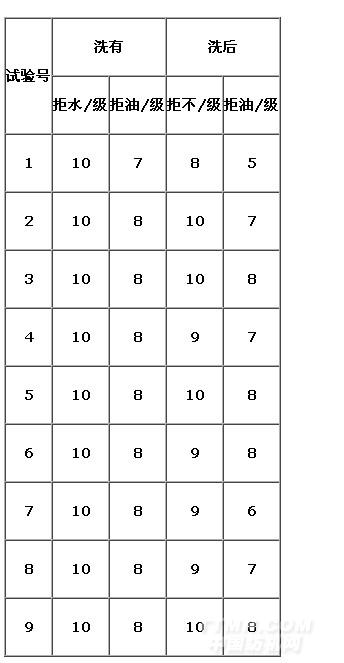

表9耐水洗性能測試

從表9可見，經過5次標準水洗后，拒水等級除1號試樣外，其余均在9～10級；拒油等級除1號和7號試樣，其余均在7～8級，可滿足廚師服的要求。

綜上所述，根據正交試驗分析結果（表4），通過5次標準洗滌后的拒水拒油性能，得出拒水拒油整理優(yōu)化工藝為：整理劑用量40 g/L，焙烘溫度190℃，焙烘時間5min。

3結論

（1）通過拒水拒油整理，可使芳砜綸織物獲得優(yōu)異的拒水拒油等級，拒水等級均可達10級，最高拒油等級達8級；標準水洗5次后，試樣拒水等級基本在9～10級，拒油等級大多在7～8級，均能滿足廚師服的要求。但是，由于各種因素的限制，自制拒油體系中廚房用油的選擇有待完善。

（2）織物經過拒水拒油處理，風格有一定改變，如柔軟感、彎曲變形回復能力、拉伸彈性有所下降：織物的壓縮彈性，尺寸穩(wěn)定性和蓬松感提高，織物抵抗剪切變形、回復能力增強。

（3）整理后織物的透氣率稍有降低，但都保持在130mm/s以上，對廚師服的穿著舒適性能影響較小。

（4）芳砜綸廚師服面料的拒水拒油整理較佳工藝條件是：整理劑用量40 g/L，焙烘溫度190℃，焙烘時間5min。
