日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由圖5可知，阻燃劑CP用量為200～300g／L時(shí)，織物的增重率和LOI值變化不大。表明CP用量為200～300 g／L時(shí)，阻燃劑在羊毛上的吸附接近飽和。因此，阻燃劑CP的適宜用量為250g／L。

2.5  阻燃整理后織物的性能變化

酶預(yù)處理阻燃羊毛織物的各項(xiàng)性能如表1所示。

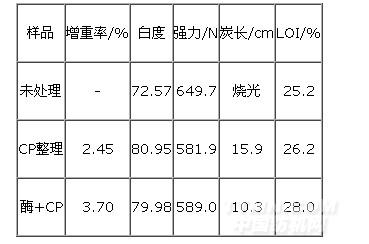

表1  Savinase蛋白酶預(yù)處理CP整理羊毛織物的各項(xiàng)性能

由表1可知，酶預(yù)處理后再經(jīng)CP阻燃整理，羊毛織物的阻燃效果比單用CP阻燃整理有很大程度的提高。酶預(yù)處理CP阻燃整理織物的LOI值可達(dá)28％，比單用CP阻燃整理織物的LOI值提高1.8％，達(dá)到阻燃產(chǎn)品B1級(jí)的標(biāo)準(zhǔn)，即損毀長(zhǎng)度<15cm，LOI值> 28％。酶預(yù)處理CP阻燃整理織物的炭長(zhǎng)比單用CP阻燃整理織物減少1／3。

3結(jié)論

（1）羊毛織物用Savinasc蛋白酶預(yù)處理后再進(jìn)行CP阻燃整理，可提高織物對(duì)阻燃劑的吸收量，整理織物含磷量增加，阻燃性能比直接用CP阻燃整理羊毛織物的明顯提高。

（2）優(yōu)化的羊毛織物Savinase蛋白酶預(yù)處理工藝為：Savinase蛋白酶2％（ovf），pH值8，浴比1：25，滲透劑JFC0.5 g／L，處理溫度50℃，時(shí)間60mm。

優(yōu)化的CP阻燃整理工藝為：二浸二軋（阻燃劑PyrovatexCP 250g／L，交聯(lián)劑50g／L，磷酸7.5g／L，pH值7，滲透劑JFC 0.5 g／L，帶液率95％）→預(yù)烘（90℃×3min）→焙烘（130℃×3min）

（3）本試驗(yàn)研究的主要側(cè)重點(diǎn)是酶預(yù)處理能否提高阻燃整理羊毛的阻燃性能。阻燃性能提高了，要達(dá)到同樣的阻燃效果可減少阻燃劑用量，甲醛含量也相應(yīng)減少。關(guān)于甲醛含量問題，筆者另文闡述。
