日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．3．1阻燃劑用量

由圖4知，隨著阻燃劑用量的增加，阻燃性能提高．但當(dāng)阻燃劑用量增加到一定程度時(shí)，阻燃性能不再提高，且織物的手感較差．同時(shí)阻燃劑用量過大，會(huì)增加成本．綜合考慮，阻燃劑用量以300g／L為宜．

2．3．2交聯(lián)劑用量

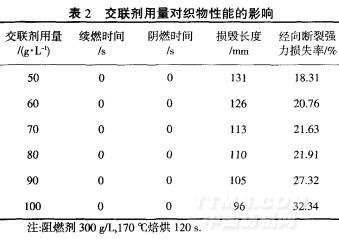

交聯(lián)劑用量直接影響阻燃劑與織物之間的交聯(lián)程度，同時(shí)對(duì)整理織物的強(qiáng)力影響很大．由表2可知，隨著交聯(lián)劑用量的增加，整理織物的損毀長(zhǎng)度減小，經(jīng)向斷裂強(qiáng)力損失明顯．原因是隨著交聯(lián)劑用量的增加，阻燃劑與纖維之間的交聯(lián)較充分，織物的阻燃性能隨之提高．但交聯(lián)劑用量增大，整理液的酸性增強(qiáng)，整理后的織物經(jīng)高溫焙烘易發(fā)生脆損，導(dǎo)致織物強(qiáng)力明顯降低．而且交聯(lián)劑用量過大，織物的手感明顯變差．因此，交聯(lián)劑BTCA用量選擇80g／L．

2．3．3焙烘條件

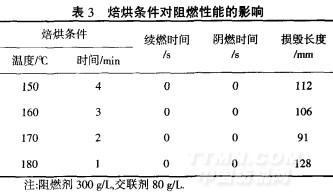

焙烘溫度、焙烘時(shí)間是影響阻燃整理的重要因素，直接影響阻燃劑與織物的交聯(lián)．本試驗(yàn)主要以次亞磷酸鈉為催化劑，在一定溫度和時(shí)間下，使阻燃劑與棉織物發(fā)生交聯(lián)，提高織物阻燃性能的穩(wěn)定性．因此，交聯(lián)反應(yīng)必須保證一定的時(shí)間和溫度，但溫度過高，時(shí)間過長(zhǎng)織物的脆損嚴(yán)重，且織物的手感發(fā)硬．由表3損毀長(zhǎng)度的結(jié)果可以看出，阻燃劑的焙烘條件應(yīng)選擇170℃、2min．

2．3．4pH值

由于棉纖維耐堿不耐酸，在強(qiáng)酸性條件下強(qiáng)力損失嚴(yán)重．由圖5可知，隨著整理液pH值的增加，阻燃織物的強(qiáng)力呈增強(qiáng)趨勢(shì)，在pH=6時(shí)強(qiáng)力基本無損失(未阻燃織物強(qiáng)力值為603N)．隨著pH值的增加，損毀長(zhǎng)度先減小后增大，原因是當(dāng)pH<4時(shí)，隨著pH值增大織物損傷減小，損毀長(zhǎng)度也減?。欢鴓H>4時(shí)，pH值的增加不利于交聯(lián)反應(yīng)的進(jìn)行，使阻燃性能降低，損毀長(zhǎng)度變大．綜合考慮強(qiáng)力和阻燃性能，整理液pH值選擇4～5．

2．4最佳整理工藝下的阻燃性能

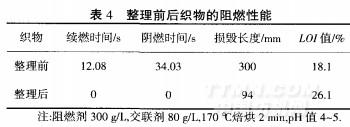

由表4可知，未經(jīng)整理的棉織物續(xù)燃、陰燃時(shí)間很長(zhǎng)，且完全損毀．經(jīng)阻燃整理后損毀長(zhǎng)度為94mm，續(xù)燃和陰燃時(shí)間均為0s，遠(yuǎn)小于阻燃機(jī)織物B1級(jí)標(biāo)準(zhǔn)(損毀長(zhǎng)度≤150mm，續(xù)燃和陰燃時(shí)間≤5s)．極限氧指數(shù)（LOI值）由18．1％增加到26．1％，表明整理織物阻燃性能良好．GB／T5455—1997測(cè)試方法規(guī)定火焰與織物接觸的時(shí)間為12s，但實(shí)際測(cè)試中發(fā)現(xiàn)：火焰與織物．接觸6S時(shí)，織物上火焰逐漸熄滅，不再燃燒．主要是因?yàn)楹鬃枞紕┰诨鹧嬷猩傻牧姿釋硬粨]發(fā)，隔絕了空氣；同時(shí)產(chǎn)生的聚偏磷酸有強(qiáng)烈的脫水作用，使有機(jī)物炭化，生成的炭化膜也起到了隔絕空氣的作用捕獲活性大的HO·，阻止火焰的蔓延)，從而使織物具有優(yōu)良的阻燃性能．
