日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

有機(jī)硅微乳液的粒徑能影響微乳液的穩(wěn)定性及其對(duì)纖維束的滲透性和在纖維表面的吸附量，因而對(duì)織物的柔軟整理效果產(chǎn)生一定的影響。圖1為用透射電子顯微鏡觀測(cè)的放大10萬(wàn)倍的ASO一121氨基硅微乳液(固體質(zhì)量分?jǐn)?shù)為25，pH值為6．8，氨值為0．5901mmol／g)的TEM照片。選取照片上的20個(gè)乳粒作為研究對(duì)象，測(cè)量其直徑并計(jì)算其算術(shù)平均值，則ASO一121氨基硅微乳液的平均粒徑大小為27．5nm。

由表3可見(jiàn)，在pH值為6～7時(shí)，ASO一121整理織物的柔軟性、白度和吸水性都達(dá)到最佳值，因此對(duì)于ASO一121氨基硅乳液的使用，宜在pH為6～7范圍內(nèi)使用。這是因?yàn)樵谌跛釛l件下氨基硅微乳中的氨基帶正電，其結(jié)果是首先會(huì)使氨基改性有機(jī)硅微乳膠粒表面的電荷密度增高，這樣乳膠粒在熱運(yùn)動(dòng)時(shí)因同性電荷之間的排斥作用而聚集；其次，浸軋過(guò)程中有利于氨基硅油分子在纖維表面的定向吸附，改善硅油分子在纖維上的排列取向，這對(duì)氨基硅油最終能表現(xiàn)出良好的整理效果十分有利。

2．7乳液的固體質(zhì)量分?jǐn)?shù)對(duì)ASO一121應(yīng)用性能的影響

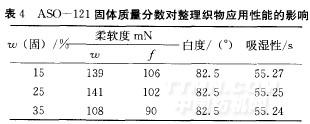

氨基硅乳液的固體質(zhì)量分?jǐn)?shù)直接與ASo一121硅油在硅乳液中的質(zhì)量比有關(guān)，因此在有機(jī)硅分?jǐn)?shù)乳液用量相同的條件下，其固體質(zhì)量分?jǐn)?shù)可影響ASO一121的整理效果。表4為ASo一121的固體質(zhì)量分?jǐn)?shù)對(duì)整理織物應(yīng)用性能的影響。

由表4可見(jiàn)，隨著ASO一121固體質(zhì)量分?jǐn)?shù)的增加，柔軟效果更好，但是白度值和吸濕性幾乎無(wú)變化，這是因?yàn)楣腆w質(zhì)量分?jǐn)?shù)越大，乳化過(guò)程中所需要的水的量就越少。在整理工藝相同的情況下，即1份一定量的ASo一121氨基硅微乳液，按微乳液／水質(zhì)量比為1：100的進(jìn)行稀釋，配成整理用工作浴液，固體質(zhì)量分?jǐn)?shù)大的微乳液里所含的氨基的數(shù)目相對(duì)較多，因此，隨著固體質(zhì)量分?jǐn)?shù)的增加，柔軟效果更好。微量的微乳液氨基數(shù)目的變化根本不會(huì)影響白度和吸濕性，所以白度值和吸濕性幾乎無(wú)變化。一般考慮綜合應(yīng)用效果，經(jīng)常選用25或30固體質(zhì)量分?jǐn)?shù)的氨基硅乳液。

3結(jié)論

聚氧乙烯非離子型表面活性劑(EO4和EO8)復(fù)合使用時(shí)對(duì)AsO一121硅油的乳化效果較好，并且當(dāng)EO4和EO8按質(zhì)量比為1：1配成的復(fù)合乳化劑乳化效果較佳。復(fù)合乳化劑用量為20～309／6，pH值為6～7時(shí)微乳液比較穩(wěn)定。

氨值為0．5901mmol／g的ASO一121，當(dāng)微乳液固體質(zhì)量分?jǐn)?shù)為25，pH值為6．8時(shí)，ASO一121氨基硅微乳液粒徑大小約為27.5 nm。

固體質(zhì)量分?jǐn)?shù)為25%或30%，pH值為6～ASO一121微乳液整理織物的柔軟性、白吸濕性較好。
