日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

在三口燒瓶中加入0．1mol中間體I、0．22molKE一500，在110℃加入催化劑，控溫，保溫反應(yīng)，至生成物透明后，再繼續(xù)保溫2h，制得端環(huán)氧基聚醚硅油．

1．2．4主鏈嵌段親水性氨基硅油

在三口燒瓶中加入0．1tool中間體Ⅱ、0．1mol端氨基聚醚、一定量異丙醇，在8O～86clC進(jìn)行回流反應(yīng)，至生成物透明后，再繼續(xù)保溫2h，最后減壓脫除異丙醇，得到外觀為黃色透明的主鏈嵌段親水性氨基硅油（簡(jiǎn)稱改性硅油)．

1-3改性硅油的乳化及應(yīng)用

硅油的乳化：往燒杯中加入20g改性硅油、2g冰醋酸，開動(dòng)攪拌，混合均勻，慢慢加入78g去離子水，繼續(xù)攪拌均勻，得到觀為帶藍(lán)光半透明、固含量為20％的乳液．

應(yīng)用：以純棉布為整理布料，將固含量為20％的改性硅油乳液與水配成1：40的浴液，一浸一軋，軋余率為80％，100℃烘干，180℃焙烘30S．

1．4測(cè)試

環(huán)氧值：按GB1677—81測(cè)試．C==C轉(zhuǎn)化率：利用紅外光譜分析技術(shù)，測(cè)定了反應(yīng)體系中c==c在1648～1589cm-1處的特征吸收峰面積，以此計(jì)算硅氫加成過程中的C==C轉(zhuǎn)化率．柔軟度：多人用手觸摸評(píng)定法，分為1～5級(jí)，數(shù)值越大越柔軟．白度：按GB8425—87測(cè)試．親水性：用標(biāo)準(zhǔn)滴管(25滴／mL)從離織物3cm高度處向水平鋪展的織物表面滴1滴水，測(cè)定靜態(tài)情況下織物吸收完l滴水所用的時(shí)間．

2結(jié)果與討論

2．1改性硅油的紅外光譜

由圖1可知，改性硅油中Si一0一Si結(jié)構(gòu)對(duì)應(yīng)的特征吸收峰為1022．34cm-1，1261．14cm-1處為si～CH3與Si—cH2中c—H的彎曲振動(dòng)吸收峰，801．52om處為si—CH，結(jié)構(gòu)中Si—c的彎曲振動(dòng)吸收峰，1093．41cm-1是c—O—C結(jié)構(gòu)的特征吸收峰，1410．81、2963．05cm-1是一cH，、一cH中飽和C—H的彎曲振動(dòng)吸收峰，3362．5cm-1處為羥基，仲氨基中O—H、N—H的彎曲振動(dòng)吸收峰．

2．2合成改性硅油

2．2．1端含氫硅油(中間體I)分子質(zhì)量對(duì)改性硅油性能的影響

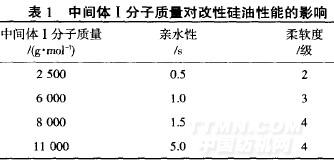

由表l可以看出，隨著中間體1分子質(zhì)量的增加，經(jīng)改性硅油乳液處理后織物的柔軟度提高，親水性略有降低．所以，為獲得理想的柔軟度，要優(yōu)選分子質(zhì)量為8000的中間體I．
