日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

表1中間體1分子質(zhì)量對改性硅油性能的影響

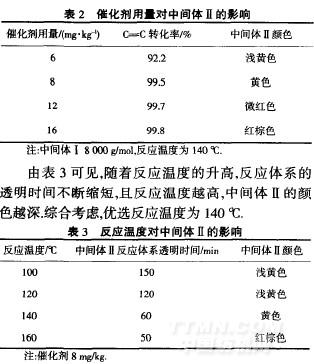

2．2．2催化劑用量及反應(yīng)溫度對中間體Ⅱ的影響

由表2可見，隨著催化劑用量的不斷增加，轉(zhuǎn)化率不斷提高，但中間體Ⅱ顏色不斷加深．綜合考察，優(yōu)選催化劑用量為8mg／kg．

2．2．3端氨基聚醚分子質(zhì)量

由表4可以看出，端氨基聚醚分子質(zhì)量為230時(shí)，改性硅油的親水性略好，而柔軟度則略差；端氨基聚醚分子質(zhì)量為400時(shí)。親水性稍微下降，而柔軟度則好一級．所以，優(yōu)選端氨基聚醚分子質(zhì)量為400，其原因是分子質(zhì)量大的端氨基聚醚的聚醚鏈段更長，更容易彎曲，柔順性更好；該聚醚鏈段為聚環(huán)氧丙烷，具有一定的拒水性，其親水性要差些．

2．2．4溶劑、反應(yīng)溫度及反應(yīng)時(shí)間

醇以及甲苯等溶劑都能增加環(huán)氧基團(tuán)的開環(huán)反應(yīng)，有利于反應(yīng)朝改性硅油方向進(jìn)行；兼顧溶劑毒性、回收及成本等因素，本文采用異丙醇作為反應(yīng)的溶劑．選擇反應(yīng)溫度為80～86℃；同時(shí)反應(yīng)時(shí)間越長，環(huán)氧基團(tuán)與氨基的開環(huán)反應(yīng)進(jìn)行得就越充分，2h后，反應(yīng)體系就由不透明轉(zhuǎn)變成均一的透明體系，繼續(xù)反應(yīng)2h，跟蹤檢測環(huán)氧值呈未檢出．所以，選擇反應(yīng)時(shí)間4h為宜．

2．3改性硅油的應(yīng)用性能

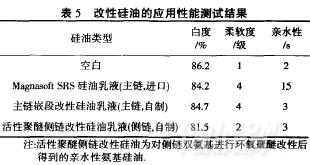

表5中，經(jīng)過自制主鏈嵌段改性硅油乳液整理后棉布的柔軟度比經(jīng)過側(cè)鏈活性聚醚改性硅油乳液整理后的柔軟度有明顯提升，親水性相當(dāng)；與經(jīng)過國外進(jìn)口主鏈嵌段硅油MagnasoftSRS整理后的白度與柔軟度相當(dāng)，而親水性則有較大的提升．自制的主鏈嵌段親水性氨基硅油與側(cè)鏈改性親水性氨基硅油相比。

在保持親水性基本相當(dāng)?shù)那疤嵯?，還可以使處理后的織物在自度及柔軟度方面獲得更大的提高，達(dá)到國外進(jìn)口類似結(jié)構(gòu)產(chǎn)品的性能．

3結(jié)論

經(jīng)紅外光譜儀對合成的改性硅油結(jié)構(gòu)進(jìn)行了確認(rèn)，結(jié)果符合預(yù)期設(shè)計(jì)．當(dāng)選用分子質(zhì)量為8000g／mol的端含氫硅油為起始劑，與烯丙基聚氧烷基環(huán)氧基醚在140℃、8mg／kgKarstedt催化劑的催化下進(jìn)行加成反應(yīng)。再使用分子質(zhì)量為400g／mol的端氨基聚醚在異丙醇溶液中80-86℃對其進(jìn)行氨化反應(yīng)4h，可以得到效果優(yōu)異的改性硅油．
