日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.6雙端丙烯?；勖压栌透男跃郾┧狨ト橐盒阅苎芯?/p>

2.6.1雙端丙烯酰基聚醚硅油的制備

采用自制的雙端丙烯?；勖压栌?，按1.2.2方法合成改性聚丙烯酸酯，測定了其膠膜性能，并與未改性的聚丙烯酸酯進(jìn)行了比較，結(jié)果如表1，圖6、7所示。

由表1和圖6可知，聚丙烯酸酯經(jīng)改性后，膠膜斷裂強(qiáng)度有所下降，但斷裂延伸率明顯上升，膠膜的斷裂功有所增加。這是因?yàn)橛袡C(jī)硅改性聚丙烯酸酯，降低了膠膜玻璃化溫度，從而使膠膜受力時(shí)分子間滑動增強(qiáng)，顯示膠膜強(qiáng)度下降和延伸度增大，但由于有機(jī)硅分子鏈段和聚丙烯酸酯分子鏈段極性相差較大，因此在成膜過程中存在微相分離，造成膜斷裂功不降反而略有增加。有機(jī)硅分子鏈段和聚丙烯酸酯分子鏈段發(fā)生微相分離現(xiàn)象在圖7中膠膜水接觸角和表1中膠膜的吸水率得到佐證。由于有機(jī)硅分子鏈段和聚丙烯酸酯分子鏈段發(fā)生微相分離，有機(jī)硅鏈段向膠膜富集，從而使膜的水接觸角變大，膜表面疏水性變強(qiáng)，膜的吸水性變小。

2.6.2未改性和改性聚丙烯酸酯乳液的涂料印花性能

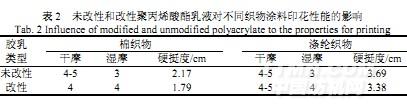

由表2可知，對于棉織物，改性聚丙烯酸酯涂料印花干摩為4級，相比未改性下降半級，濕摩也為4級，相比未改性提高1級；對于滌綸織物，改性聚丙烯酸酯涂料印花干摩為4-5級，等同于未改性，濕摩為4級，相比未改性提高1級；改性聚丙烯酸酯涂料印花織物的硬挺度均有所減小，手感變?nèi)彳?。這主要是上述提及的膠膜機(jī)械性能和疏水性發(fā)生了變化所致的。

3結(jié)論

（1）采用甲苯為溶劑和攜水劑，對甲基苯磺酸催化作用下，丙烯酸和雙端聚醚硅油酯化反應(yīng)的最佳條件為：催化劑用量為反應(yīng)物總質(zhì)量的5%，溶劑用量為反應(yīng)物總質(zhì)量的70%，阻聚劑用量為丙烯酸質(zhì)量的0.75%,反應(yīng)溫度為110℃時(shí)，反應(yīng)時(shí)間4h；紅外光譜和核磁譜圖分析表明產(chǎn)物結(jié)構(gòu)為丙烯?；勖压栌?。

（2）以自制雙端丙烯?；勖压栌透男跃郾┧狨ィ男院竽z膜疏水性變大，膠膜斷裂強(qiáng)度略有下降，但斷裂延伸率明顯上升，膜的斷裂功不降反而略有增加；將改性聚丙烯酸酯乳液應(yīng)用于涂料印花，干、濕摩均可達(dá)到4級及以上，印花織物手感柔軟。
