日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

3.3.1.1單位面積失重

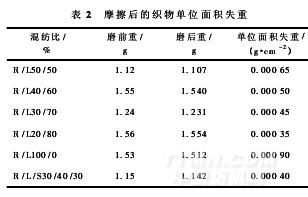

設(shè)定摩擦次數(shù)為50次，計算摩擦后的織物單位面積失重，如表2所示。

從表2可以看出，幾種織物的單位面積失重隨拉伸細化羊毛含量的增加而減少，反映出織物的耐磨性能與羊絨含量呈反比關(guān)系。

3.3.1.2磨破時砂輪轉(zhuǎn)數(shù)

用砂輪摩擦織物，直至將織物磨出破洞為止，記錄砂輪轉(zhuǎn)動圈數(shù)，如表3所示。

砂輪轉(zhuǎn)數(shù)越多，說明織物越耐磨。如表3所示，隨羊絨含量的降低，織物耐磨性提高，其對應(yīng)關(guān)系與前一個試驗相符合。

3.3.1.3試驗結(jié)果分析

從表2和表3可以看出，隨著羊絨含量的減少，織物耐磨性能提高，這是由于羊絨纖維細度細、強力低，羊絨的含量直接影響紗線、織物的性能。而且由于羊絨纖維相對較短，在成紗過程中常出現(xiàn)一端伸出紗線的情況，在耐磨性試驗中，砂輪對紗線的反復(fù)摩擦?xí)共糠盅蚪q纖維脫離紗線的束縛而脫落。因此，拉伸細化羊毛含量越高，損失越小。

作為對比的羊絨/拉伸細化羊毛/絹絲(30/40/30)一組，由于絹絲的長度長，在成紗過程中起到束縛毛羽的作用，減少毛羽的脫落，因此其單位面積失重低于羊絨/拉伸細化羊毛(30/70)一組。從此角度可以看出，加入絹絲有利于提高羊絨混紡織物的耐磨性。

在提高織物耐磨性方面，拉伸細化羊毛和絹絲都起到積極的作用，彌補了純羊絨強力低的不足。因此，開發(fā)羊絨混紡產(chǎn)品來替代羊絨產(chǎn)品有積極的意義和可行性。

3.3.2頂破強力

本文試驗采用彈子式頂破試驗機，測試頂破強力指標(biāo)。

將第2組試樣固定在夾布圓環(huán)內(nèi)，彈子按一定速度垂直頂向試樣，直至頂破，儀器自動顯示頂破強度。每種織物取6塊試樣，測出各試樣的頂破強力，然后取平均值。同時，在本次測試中加入同等規(guī)格的純拉伸細化羊毛(R/L，0/100)織物作為對比試樣，為不同混紡比的頂破強力試驗提供參照。結(jié)果如圖1所示。

由圖1可以看出，隨羊絨含量減少，頂破強力逐漸下降，羊絨/拉伸細化羊毛30/70時出現(xiàn)最小值，之后隨羊絨含量減少，頂破強力不斷增加。純拉伸細化羊毛織物的頂破強力要大于純羊絨織物，這是由于不同組分混紡纖維的長度差異影響的結(jié)果。2種純紡織物的強力較混紡織物高，因為純紡織物的纖維長度差異小，纖維間抱合力大，織物的頂破強力大。而隨著混入其他組分的纖維，纖維的長度差異增大，對頂破強力造成影響。經(jīng)試驗測得，羊絨/拉伸細化羊毛混紡比為30/70時的頂破強力最低，在紡紗、織造過程中應(yīng)避免此種混紡比。羊絨/拉伸細化羊毛/絹絲(30/40/30)一組的頂破強力達到最大，說明加入絹絲可以大大提高纖維的抱合性，增加纖維強力，從而提高織物的頂破強力。
