4  設備結構功能分析

氣流柔軟整理機的工作原理，必須借助必要的結構和控制功能來實現。每個結構既有自身的作用特點，同時又有與其它相關結構的協調關系，只有這樣才能夠組合成為一個有機整體，共同完成工作的全過程。圖2為機器的結構示意圖。現對主要結構功能進行分析。

4.1  儲布槽

用于儲放織物，尾部翹起形成一定坡度，底部襯聚四氟乙烯板，織物撞擊柵欄后順勢下滑。為了防止后面的織物翻倒壓到前面，儲布槽后部設置了一組擋桿，可以保證織物有序下滑。儲布槽底部的坡度應滿足織物在自重作用下能夠自由下滑，并且不發生壓布、翻布[后面壓到前面]現象。

4.2  空氣加熱器

供空氣加熱之用。采用翅片式換熱管間接加熱，熱源可以是蒸汽或者導熱油?？諝饧訜岬难h(huán)利用是節能所必須考慮的，現在有的設備空氣加熱是沒有回用的，會造成很大能源浪費。由于回風中帶有大量的細短絨，如不加以凈化就容易堵塞空氣加熱器，因此，回風應經除塵系統凈化后才能使用。不過，這樣會增加設備結構的復雜程度，目前做得比較好的是部分凈化回用。

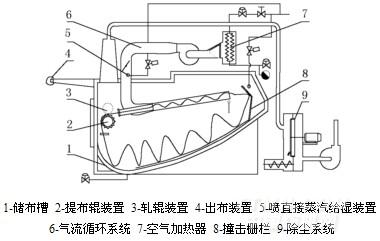

圖2  機器結構示意圖

4.3  氣流循環系統

由高壓風機產生高壓氣流，通過必要的管路分配系統，在文丘里管內產生高速氣流，完成氣流對織物的振動和牽引過程。這部分主要由高壓風機和氣流噴嘴所組成，可根據不同的處理工藝進行風量的調節。這里既包括布速的改變，同時還起到對織物作用力度的控制。

4.4  提布輥裝置

采用齒形輥，可交流變頻調速。與氣流牽引織物運行速度在高速條件下，會形成一定的線速度差。通?？椢锞€速度大于提布輥線速度[有一定相對滑動]，對織物產生一個牽扯作用，有利于織物在氣流中波動。但相對滑動速度不能過大，否則會對某些織物產生擦傷。所以，兩者具體的速度控制在什么范圍最合適，應根據織物的特性和處理工藝要求來決定。

4.5  軋輥裝置

該裝置是作為選用件，通常用作水洗處理中對織物進行擠壓處理液，加大液體對織物滲透力，提高水洗效率。在柔軟整理中不使用該裝置。

4.6  撞擊柵欄

從導布管出來的織物，雖然在氣流壓力釋放下速度有所下降，但仍處于較高運行速度狀態。這時，如果織物通過撞擊柵欄，進行瞬間能量轉換，就可以使得剛性較強的纖維得到強制變形，獲得一般機械作用無法達到的效果。撞擊柵欄對麻類織物的作用是非常顯著的，也是那些需要強烈撞擊，才能得到處理效果的織物所必須設置的。

4.7  噴直接蒸汽給濕裝置

該裝置是為織物需進行濕態處理而設置的。由于飽和濕蒸汽遇到溫度低的織物，會釋放出潛熱，并在纖維上形成冷凝水，迅速濕潤纖維，所以織物可以在濕態下快速升溫。純棉針織物在這種狀態下，可以獲得一定的收縮。噴直接蒸汽一般設置在兩個位置，一個是在氣流噴嘴之前的風管內，另一個在導布管出口。蒸汽噴嘴噴出扇形水霧狀，可以增加與氣流或空氣的接觸面積，提高傳熱效率和傳熱分布的均勻性。

4.8  除塵系統

與織物作用后的氣流夾帶大量從織物脫落的碎短絨，必須及時從設備容腔中排除。通過一個專用的除塵裝置，將碎短絨截留并收集，經凈化的空氣排除機外[正規的工廠還要引到集中除塵系統]。該系統中的除絨裝置，是采用刮盤式。正常時不工作，當刮盤上濾網積聚的絨毛過多時，除塵風機的進口阻力增大，有一負壓傳感裝置發出信號，刮盤開始工作。刮下的絨毛通過螺旋絞龍排到收集袋。
