3．2活化低溫漂白效果評(píng)價(jià)

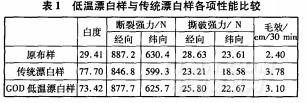

取未精練的退漿純棉機(jī)織布，采用上述優(yōu)化的葡萄糖氧化酶(GOD)低溫漂白工藝處方對(duì)其進(jìn)行漂白，測(cè)試試樣的各項(xiàng)性能，并與傳統(tǒng)漂白樣進(jìn)行比較，結(jié)果如表1所示。
.jpg)
由表1可知，經(jīng)2種方法漂白處理后，與原布相比，織物白度均有很大提高，葡萄糖氧化酶活化低溫漂白織物的白度略低于傳統(tǒng)漂白織物的白度，但相差不大。與原布相比，葡萄糖氧化酶活化低溫漂白后織物經(jīng)向和緯向的斷裂強(qiáng)力和撕破強(qiáng)力降低很少，明顯好于傳統(tǒng)漂白工藝?？椢锝?jīng)2種方法漂白處理后，毛效均有所提高。
4 結(jié)論
(1)葡萄糖氧化酶活化低溫漂白在活化低溫漂白階段的優(yōu)化工藝為：pH值7．0、nTAED／nH2O2為0．5：1、溫度7O ℃、時(shí)間60min、浴比1：10、焦磷酸鈉2 g／L。在該條件下，H 202 分解率較未加TAED時(shí)有明顯提高。
(2)葡萄糖氧化酶活化低溫漂白與傳統(tǒng)漂白織物白度相當(dāng)，但前者對(duì)纖維造成的損傷更小，強(qiáng)力損失更少。
(3)在葡萄糖氧化酶活化低溫漂白的工藝中，H202分解率在98％以上，能夠完全而有效地分解，轉(zhuǎn)化為活性漂白物質(zhì)——過(guò)氧乙酸陰離子。葡萄糖氧化酶活化低溫漂白在pH值中性和相對(duì)低溫條件下進(jìn)行，降低了漂白能耗，是一種較理想的漂白方法。
<<上一頁(yè)[1][2]
您所在的位置：
源經(jīng)編.gif)
