日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.3.2基布白度的影響

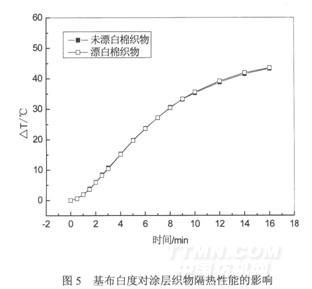

圖5為基布白度對涂層織物隔熱性能的影響。由圖5可知，盡管所用的棉織物白度不相同，但經(jīng)Ti02涂層后，所制備的涂層織物的輻射時間——溫度變化曲線幾乎重合，近似一條曲線，由此可以說明，棉織物白度對涂層織物的隔熱性能沒有顯著影響。這是因為Ti02是一種白度很高的填料，將其涂覆到棉織物上會在其表面形成一層白度很高的PVDF-Ti02高分子膜，可抵消涂層前棉織物的白度差異(未漂白和漂白棉織物的hunter白度分別為86.12和91.72)。經(jīng)Ti02涂層后，涂層織物的hunter白度相差甚微，幾乎相同(未漂白和漂白棉織物的涂層織物的hunter白度分別為93.03和93.12)，致使它們對光輻射的鏡面反射強度一致，所以涂層織物的隔熱性能基本相同。

通過以上分析，在實際生產(chǎn)中，為了減少織物的損傷、降低生產(chǎn)成本，可選用經(jīng)退漿、煮煉后未漂白的棉織物作為Ti02隔熱涂層織物的基布材料，這樣不僅可以降低成本，還可有效避免漂白給織物強力帶來的損傷，提高隔熱涂層織物的耐用性。

2.3.3涂層劑的影響

圖6為PVDF基和PU基Ti02涂層織物的SEM照片

由圖6可知，不管是以PVDF還是以PU為涂層劑，Ti02粒子均可牢固地粘附在纖維表面。對比A、B兩SEM照片可以看出，以PVDF為涂層劑所得涂層織物上的Ti02粒子分布較密集，Ti02吸附量較多；而以PU為涂層劑所得涂層織物上的Ti02粒子分布較稀疏，Ti02吸附量較少。

圖7為涂層劑對Ti02涂層織物隔熱性能的影響

由圖7可知，在輻射時間內(nèi)，PVDF基和PU基Ti02涂層織物的輻射時間——溫度變化曲線極為相似。所不同的是，在前10 min的輻射時間內(nèi)，PU基Ti02涂層織物的內(nèi)側(cè)溫度增加量高于PVDF基的，PVDF基Ti02涂層織物的隔熱性能優(yōu)于PU基的；而輻射10 min后，PVDF基Ti02涂層織物的內(nèi)側(cè)溫度增加量高于PU基的，PU基Ti02涂層織物的隔熱性能優(yōu)于PVDF基的。這可能與PVDF基Ti02和PU基Ti02在織物上具有不同的分布狀態(tài)有關。PVDF基Ti02在織物上分布較密集，其在織物上的附著量明顯多于PU基Ti02的。在短的輻射時間內(nèi)，由于PVDF基Ti02涂層織物表面附有一層密集的對熱輻射具有較強反射作用的Ti02，致使熱輻射較難透過織物進入內(nèi)側(cè)，形成累積，所以其隔熱性能較好。但經(jīng)較長時間輻射后，由于PU基Ti02涂層織物和PVDF基Ti02涂層織物上的Ti02粒子對熱輻射具有同等的反射效果，而PVDF基Ti02涂層織物上富余的Ti02粒子會對熱輻射產(chǎn)生吸收，吸收的能量通過熱傳導進入織物內(nèi)側(cè)，形成累積，所以其內(nèi)側(cè)溫度增加較多，但區(qū)別不大。
