日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.1.1  m（單體1）：m（單體2）

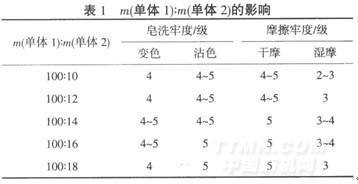

其它條件不變時(shí)，改變單體配比，所合成的固色劑固色效果如表1所示．

從表1可以看出，單體1用量不變，隨著單體2用量的增加，固色后織物的皂洗牢度和摩擦牢度增加，當(dāng)m（單體1）：m（單體2）=100:16時(shí)，固色后織物的色牢度最好．原因是單體1的反應(yīng)活性較低，單體2比單體1的分子質(zhì)量小，空間位阻小，反應(yīng)活性高，單體2含量高，有利于共聚反應(yīng)進(jìn)行．[6]二甲基二烯丙基氯化銨是具有高電荷密度的季銨鹽型陽(yáng)離子單體，二烯丙基胺是弱陽(yáng)離子基單體，單體2含量過高，則聚合物的陽(yáng)離子度會(huì)有所降低，固色效果必然要降低．m由此，確定m（單體1）：m(單體2)=100:16.

2.1.2 m（單體1）：m（單體2）：m(單體3)

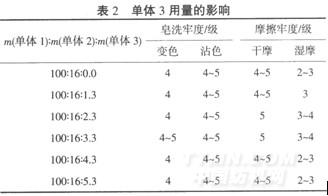

陽(yáng)離子固色劑結(jié)構(gòu)中的季銨鹽陽(yáng)離子基團(tuán)與染料陰離子進(jìn)行離子鍵結(jié)合形成色淀，降低了染料水溶性，加入第三單體后，聚合物結(jié)構(gòu)中含有的活性胺基能與棉纖維結(jié)構(gòu)中的羥基形成氫鍵結(jié)合，提高了染料與棉纖維之間的結(jié)合力．從表2可知，隨著單體3用量增加，織物的皂洗變色牢度和摩擦牢度都逐步提高．當(dāng)單體3用量為單體1用量的3.3%時(shí)，各項(xiàng)色牢度達(dá)到較佳值．單體3用量再增加時(shí)，色牢度又下降．原因是單體1的陽(yáng)離子性產(chǎn)生了電荷排斥作用和較大的空間位阻效應(yīng)，同時(shí)產(chǎn)生的烯丙基自由基有較強(qiáng)的自阻聚作用[8-9]，故在聚合過程中，單體1的活性和競(jìng)聚率較低，單體2競(jìng)聚率中等，而單體3競(jìng)聚率最高，單體3用量增大，有利于共聚反應(yīng)，聚合反應(yīng)速度也隨之增加，但當(dāng)單體3的用量過多時(shí)，則很容易使反應(yīng)速度過快而發(fā)生暴聚反應(yīng)．另外，單體3是水溶性單體，用量大，陽(yáng)離子固色劑水溶性也增大，固色后不利于色牢度改進(jìn)．綜合比較后，確定m（單體1）：m（單體2）：mf單體31=100:16:3.3.

2.1.3引發(fā)劑用量

根據(jù)自由基聚合原理[8]，當(dāng)引發(fā)劑用量較低時(shí)，受溶劑的“籠子”效應(yīng)影響，引發(fā)效率低，聚合反應(yīng)進(jìn)行緩慢且效率低；用量增加時(shí)，有足夠的引發(fā)劑滿足誘導(dǎo)分解和籠蔽效應(yīng)損耗，足以引發(fā)反應(yīng)，單體的轉(zhuǎn)化率達(dá)到最大；用量過多時(shí)，體系中的聚合活性中心過多，聚合反應(yīng)過快導(dǎo)致暴聚．本文所合成的共聚物作為固色劑使用，要求分子質(zhì)量適中，能進(jìn)入纖維素纖維內(nèi)部，所以引發(fā)劑用量是個(gè)關(guān)鍵因素．表3中數(shù)據(jù)顯示，隨著引發(fā)劑用量的增加，織物的濕摩擦牢度由2～3級(jí)提高到3～4級(jí)；過硫酸銨為1.6%（對(duì)單體質(zhì)量）、亞硫酸鈉為1.6%（對(duì)單體質(zhì)量）時(shí)，織物的濕摩擦牢度達(dá)到最高；繼續(xù)增加引發(fā)劑用量會(huì)使體系溫度迅速上升，反應(yīng)過程難以控制，有時(shí)會(huì)發(fā)生暴聚．綜合考慮，確定引發(fā)劑用量為1.6%．
