由表7可知，低于55℃，固色反應(yīng)速率小，吸附到織物上固色劑量少；55℃時(shí)，固色效果最好；65℃及以上，雖然固色反應(yīng)速率增大，但固色劑與纖維的親和力減小，使織物上吸附的固色劑量也減少，造成色牢度下降，因此，固色溫度以55℃為宜．
.jpg)
2.3固色效果對(duì)比

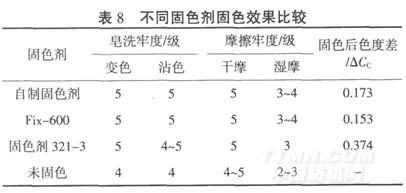

從表8可以看出，自制固色劑的應(yīng)用效果與工廠來(lái)樣固色劑Fix-600相當(dāng)，色牢度比未固色織物提高了0.5～1級(jí)．固色后織物色光基本不發(fā)生變化．
.jpg)
3結(jié)論
(1)無(wú)醛固色劑的優(yōu)化合成工藝為：m(=甲基二烯丙基氯化銨)：m(二烯丙基胺)：m(丙烯酰胺)=100:16:3.3，引發(fā)劑過(guò)硫酸銨和亞硫酸鈉均為1.6%（對(duì)單體質(zhì)量），冰醋酸15%(對(duì)單體質(zhì)量)．合成的陽(yáng)離子固色劑為紅棕色粘稠液體，pH值為6～7，含固量為38.0%.
(2)無(wú)醛固色劑用于活性染料染黑色織物的較佳浸漬法固色工藝為：固色劑1.5%(owf)，固色浴pH值6，固色溫度55℃．固色處理后，能使織物的色牢度提高0.5～1級(jí)．且固色后織物色光基本不發(fā)生變化．
<<上一頁(yè)[1][2][3][4]
您所在的位置：
源經(jīng)編.gif)
