日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2 、T-400纖維的染色技術(shù)

2.1染色性能

PTT纖維和PET纖維雖同屬疏水性聚酯纖維,都適合采用疏水性的分散染料染色,但PTT維特有的不同于PET纖維的分子結(jié)構(gòu)與分子構(gòu)象,使PTT/PET復(fù)合纖維(T-400纖維)在染色性能方面,與PET纖維有諸多差異,見表3至表6。

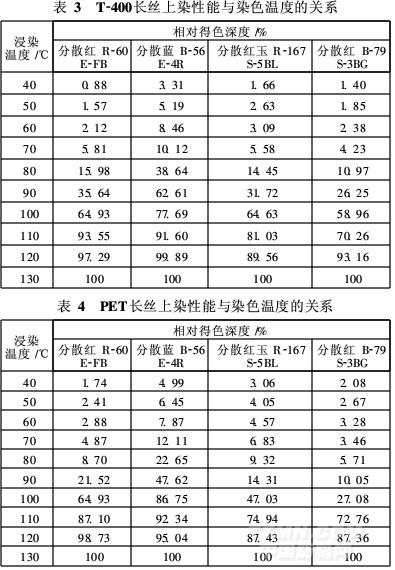

表3　T-400長絲上染性能與染色溫度的關(guān)系

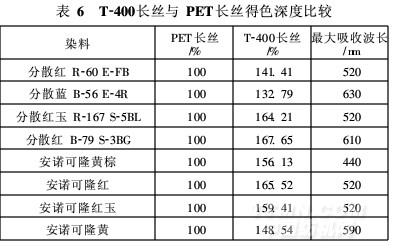

分析表3~表6可知:

(1)  纖維的染色轉(zhuǎn)變溫度TD(指上染速率顯著加快的轉(zhuǎn)折點), T-400纖維為70~80℃, PET纖維為80~90℃,T-400纖維比PET纖維低10℃。這是由于PTT組分的玻璃化溫度(Tg)比PET纖維低所致(PTT纖維非結(jié)晶區(qū)Tg約為45℃,結(jié)晶區(qū)Tg約為55℃;PET纖維非結(jié)晶區(qū)Tg約為68℃,結(jié)晶區(qū)Tg約為81℃)。

(2)纖維的臨界染色溫度范圍(指相對上染率為10% ~90%的染色溫度,即有效上溫度范圍),普通低溫型分散染料染色,T-400纖維為75~110℃, PET纖維為85~120℃;普通高溫散染料染色,T-400纖維為80~120℃, PET纖維為90~125℃。由此可見,T-400纖維的臨界染色溫度比PET纖維低10℃左右。

(3)T-400纖維最高得色時的溫度

T-400纖維如果采用普通低溫型分散染料染色,最高得色時的染色溫度為120~125℃,普通高溫型分散染料為125~130℃;而常規(guī)的PET染色,普通低溫型分散染料最高得色時溫度為125~130℃,高溫型分散染料為130~135℃。若采用PTT纖維專用分散染料(如安諾可隆系列染料)染色,大多數(shù)染料最高得色時染色溫度為120℃,部分染料如安諾可隆紅,紅玉,藏青對染色溫度要求較高, 120℃染色得色明顯偏淺。從得色深度看,分散染料染T-400纖維,染色溫度以120~130℃為最佳(得色深度高,色澤重現(xiàn)性也好)。為不影響T-400纖維的回彈性,實際染色溫度以控制在125℃為好。若采用較低染溫(120~125℃)染色,普通分散染料中的高溫型染料、部分PTT專用分散染料極易產(chǎn)生色澤重現(xiàn)性下降和色差,因此,生產(chǎn)中應(yīng)根據(jù)需要進(jìn)行篩選。
